Ismeri az elosztódoboz alapvető összetevőit?

Ismeri az elosztódoboz alapvető összetevőit?

Nyissa ki az elosztódobozt, amely a megszakító, a terminál, a védelmi modul és az elektromos rendszer egyéb alkatrészei előtt található. Mindegyik alkatrész egyértelmű funkciót vállal, hogy közösen biztosítsa az áram biztonságos elosztását és stabil működését. Az alábbiakban a China Ouyue Electric, hogy szétszerelje az elosztódoboz kulcsfontosságú alkatrészeit és működési elvét.

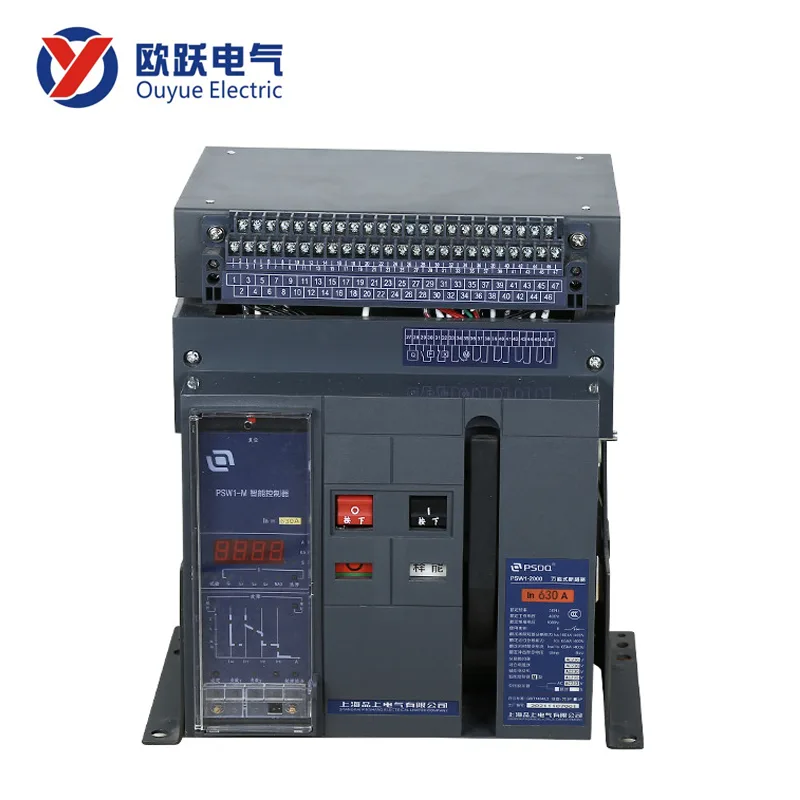

Áramköri megszakító - az áramkör-védelem központi eleme

A megszakító az áramkör-védelem alapvető eleme az elosztódobozban. Feladata, hogy az áramkörben túlterhelés vagy rövidzárlat esetén automatikusan megszakítsa az áramot, és megakadályozza, hogy az áramkör túlmelegedése berendezéskárosodást vagy biztonsági balesetet okozzon.

• Működési elv: Ha a megszakítón áthaladó áram meghaladja a névleges értéket, vagy rövidzárlat lép fel, a belső hőérzékeny elem vagy elektromágneses mechanizmus elindítja a kioldóeszközt, így az érintkezők szétválnak, megszakítva ezzel az áramkört. A hibaelhárítás után a megszakító manuálisan visszaállítható az áramellátás helyreállításához.
• Gyakori típusok: bimetállemez hajlítást használó hővédő megszakító a kioldáshoz, alkalmas túlterhelés elleni védelemre; A mágneses megszakító az elektromágneses tekercsre támaszkodik, hogy a rövidzárlat pillanatában gyorsan működjön, és a válaszidő rövidebb. A hőmágneses megszakító egyesíti a két mechanizmust, és figyelembe veszi a túlterhelés elleni védelem és a rövidzárlat elleni védelem válaszkövetelményeit, amelyeket jelenleg széles körben használnak az elosztódobozokban.

Az elosztódobozban minden megszakító egy független áramkörnek felel meg, hogy megvalósítsa a különböző áramkörök, például a világítás, az aljzat és a speciális berendezések söntvezérlését, ami kényelmes a hibaelhárításhoz és a napi karbantartáshoz.

Biztosíték - eldobható túláramvédelmi elem

Bizonyos esetekben továbbra is biztosítékokat használnak, amelyek nagy védelmi reakciósebességet igényelnek. A biztosíték egy egyszeri védelmi eszköz, funkciója a hibaáramkör lekapcsolása a saját biztosítéki üzemmódjában.

A biztosíték fémolvadékkal van felszerelve, amikor az átmenő áram meghaladja a terhelési határt, az olvadék gyorsan megolvad, leválasztva az áramkört. Mivel a beégetési folyamat szinte azonnali, gyakran használnak biztosítékokat a precíziós elektronikus eszközök vagy kritikus műszerek védelmére.

Túlfeszültség-védelmi készülék - speciális modul a tranziens túlfeszültség elnyomására

Az épület áramellátó rendszere érzékeny a villámcsapásra, a nagy berendezések indítására és leállására, illetve az elektromos hálózat ingadozására, ami tranziens túlfeszültséget eredményez. A túlfeszültség-védelmi eszköz (SPD) feladata, hogy ezt a túlfeszültséget gyorsan levezetje a földelési végre, korlátozza az eszköz portjának feszültségét, így védi a háttérben lévő elektromos berendezéseket.

A telepítés helye és a védelmi szint különbsége szerint az SPD három fő kategóriába sorolható:

1-es típusú VILLÁMvédő: a fő bejövő vonali szekrénybe szerelve, közvetlen villámcsapás vagy külső vezetékek által okozott erős túlfeszültség védelmére szolgál.

2-es típusú SPD: az elosztódobozban az épületben lévő nagy teljesítményű berendezések indítása és leállítása által okozott működési túlfeszültség elnyomására.

3-as típusú SPD: a csatlakozóaljzatba vagy a berendezés elülső végébe szerelhető, finom védelmet biztosítva egyetlen precíziós berendezésnek.
