Jön a sivatagi fotovoltaikus őrület. Az elosztó dobozod kibírja? Testreszabott útmutató a magas hőmérsékletnek ellenálló rozsdamentes acél elosztódobozokhoz

I. Lehetőségek a Közel-Keleten: A billió jüanos fotovoltaikus piac hatalmas keresletet jelent a fotovoltaikus szekrények iránt

Szaúd-Arábia és az Egyesült Arab Emirátusok példátlan sebességgel mozdítják elő az energiaátalakítást, a Közel-Kelet pedig a kínai villamosenergia-berendezések "aranypiacává" válik, hogy globálissá váljanak. Az iparági kiállítások adatai szerint Szaúd-Arábia 2030-ig 100 milliárd dollárt tervez a megújuló energiatermelésbe fektetni azzal a céllal, hogy 2030-ra 50%-ra növelje a megújuló energia arányát.

Az Egyesült Arab Emírségek azt tervezik, hogy 2030-ra jelentősen növeli a tiszta energia arányát, és a következő öt évben több mint 60 milliárd dollárt fektet be az energiainfrastruktúra építésére és korszerűsítésére.

Két szuperprojekt vált a közel-keleti fotovoltaikus fellendülés központi motorjává. Az egyik a NEOM (Future New City) zöld hidrogén projekt Szaúd-Arábiában. Ez a projekt egy 2,2 GW-os fotovoltaikus erőművet, egy 1,65 GW-os szélerőművet és egy 400 MWh akkumulátoros energiatároló rendszert épít. Ez a világ legnagyobb zöld hidrogén projektje.

A másik a Mohammed bin Rashid Solar Park Dubaiban. A világ legnagyobb egyedi napelemparkjaként hamarosan üzembe helyezik a hatodik, 1800 MW-os fázisát, a 2000 MW-os, 1400 MW-os energiatároló rendszerrel ellátott fotovoltaikus hetedik fázis pedig elindította a pályázati eljárást. A teljes tervezett beépített kapacitás 7260 MW, 13,6 milliárd dolláros beruházással.

Az építési fellendülésnek ebben a fordulójában egy egyértelmű beszerzési jelzés érdemel figyelmet: amikor az EPC fővállalkozói Szaúd-Arábiában és az Egyesült Arab Emírségekben berendezések beszállítóit választják ki, a homokálló elosztószekrények és a kültéri rozsdamentes acél dobozok a kereslet hotspotjaként szerepelnek, és IP55-ös vagy magasabb védelmi szinttel kell rendelkezniük, és 50 ℃-os környezetben való működésüket ellenőrizni kell.

II. A sivatagi éghajlat kettős gyilkosai: a homok inváziója és a magas hőmérsékletű öregedés

Rendesrozsdamentes acélvagyvas elosztó dobozokjól működik a mérsékelt égövi régiókban. Ha azonban a Közel-Kelet sivatagaiba kerültek, azonnal két végzetes kihívással kell szembenézniük:

Első kihívás: Homok és por

A sivatagi területeken az éves homok- és pornapok száma meghaladja a 100-at, és a szállított homokszemcsék szemcsemérete 0,1-0,5 mm, ami elegendő ahhoz, hogy behatoljon a közönséges zárt szerkezetekbe.

Miután a homok és a por bejut a dobozba, felgyülemlik az áramköri lap felületén, ami rövidzárlatot jelent. A hűtőborda felületéhez tapadva több mint 30%-kal csökken a hőleadás hatékonysága. A hosszú távú kopás a tömítőszalag megrepedését is okozhatja, ördögi kört létrehozva.

Második kihívás: Magas hőmérséklet

A Közel-Keleten a nyári extrém magas hőmérsékleten a doboz felületi hőmérséklete közvetlen napfény hatására elérheti a 75-80°C-ot is. Ha a doboz hőelvezetése nem megfelelő, a belső hőmérséklet könnyen meghaladhatja a 60°C-ot, ami messze meghaladja a legtöbb elektromos alkatrésznél az optimális 40-55°C-os működési tartományt. Magas hőmérsékletű sütés során a közönséges gumi tömítőcsíkok gyorsított ütemben öregednek és megkeményednek, az elektrosztatikus porbevonat pedig fokozatosan veszít fényéből és porosodik.

A doboztest védőképessége idővel szétesik. Súlyosabb, hogy a nappali és éjszakai hőmérsékletkülönbség elérheti a 30°C-ot is. A hőtágulási együttható különbsége miatt a fémdoboztest és a belső alkatrészek között feszültség keletkezik. Hosszan tartó ismétlés után hegesztési repedéshez és a csavar kilazulásához vezethet.

III. Öt testreszabott megoldás az Ouyue Electric sivatagi minőségű rozsdamentes acél elosztódobozához

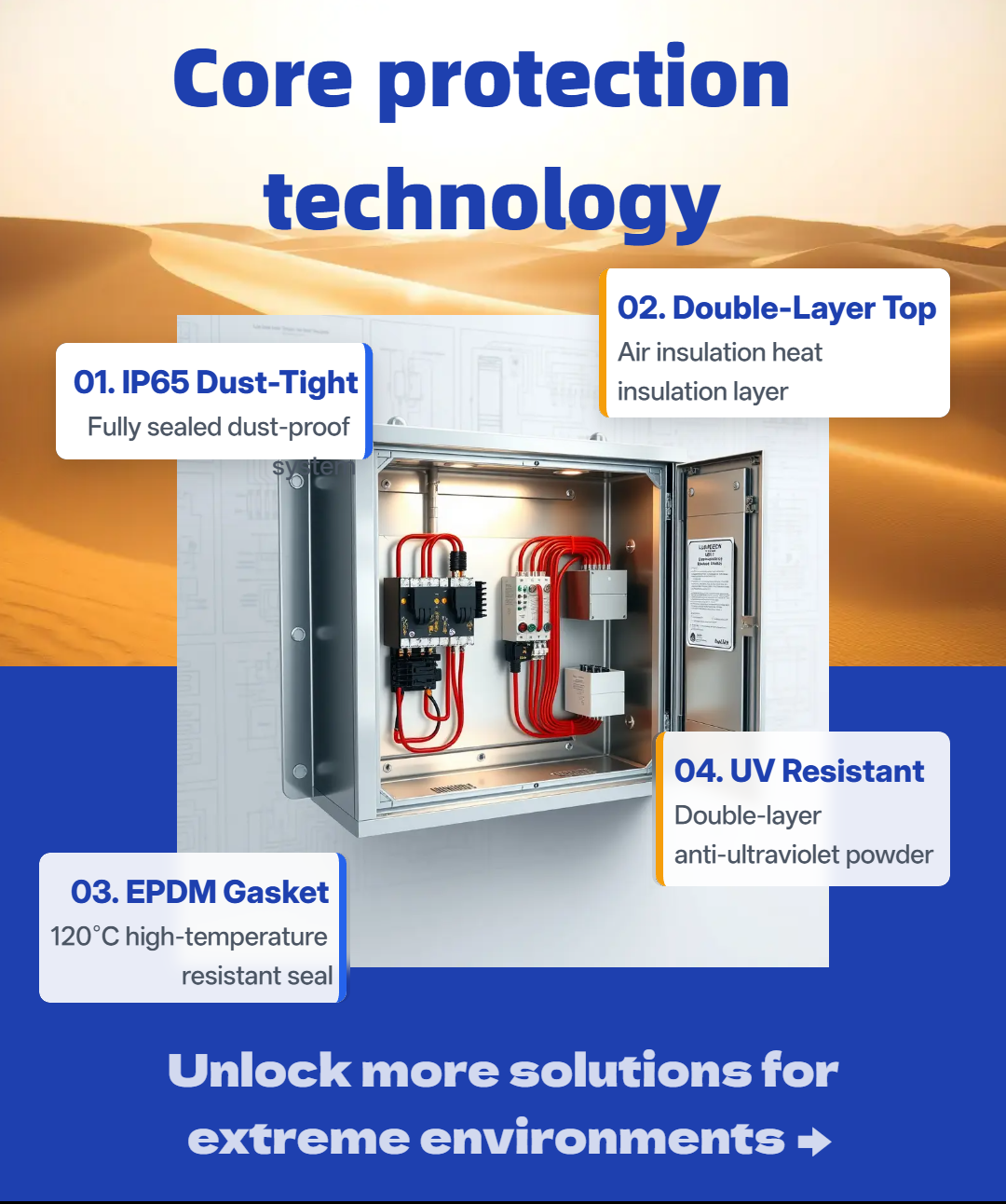

A közel-keleti piac speciális igényeire reagálva az Ouyue Electric egy komplett, testreszabott megoldást fejlesztett ki a sivatagi szintű rozsdamentes acél elosztódobozokhoz öt dimenzióból: védelem, hőszigetelés, tömítés, bevonat és tesztelés.

1. IP65 porálló szerkezet

A közel-keleti fotovoltaikus projekt IP55-ös vagy magasabb szintű védelmet igényel, míg az Ouyue Electric közvetlenül az IP65-ös szabványhoz méri a teljesítményt. Az IEC 60529 szerint az IP6X a teljes porzárást jelenti - a dobozt homok- és pordobozba helyezik negatív nyomás alatt tesztelés céljából. A fedél ellenőrzésre történő kinyitása után nem kerülhet por a belsejébe.

A megvalósítási útvonalat tekintve háromszoros tömítési védelmi vonalat alkalmazunk: zártcellás habosított EPDM tömítőcsík van beágyazva az ajtólap és a doboztest közé, hogy kialakítsa az első folyamatos tömítőfelületet; Minden rögzítőcsavar rozsdamentes acél alátéttel és gumi O-gyűrűkkel van felszerelve. A bemeneti és kimeneti nyílások kétrétegű kábeltömítő csatlakozásokat alkalmaznak.

A fotovoltaikus erőművek gyakorlata a Góbi környezetben azt mutatja, hogy a labirintus tömítő tömítések szilikongumi tömítésekkel kombinálva 90%-kal csökkenthetik a homok és por áteresztőképességét. Az Ouyue Electric tömítési kialakítása ezen az alapon egy teljes rozsdamentes acél tömítőhoronyra + EPDM folytonos habzó tömítőcsíkra lett korszerűsítve, amely több előnnyel rendelkezik a tömítési élettartam és a hőmérsékletállóság terén.

2. Kétrétegű felső burkolat hőszigeteléshez

A tűző napnak teljesen kitett dobozoknál a fődoboz fölé függesztett napellenző felső burkolatot adunk, ami 50mm-es légszigetelő réteget képez a felső burkolat és a doboz felső felülete között. Ez a kialakítás az ipar kiforrott passzív szigetelési megoldására utal, amely egy kétrétegű szerkezeten keresztül blokkolja a napsugárzás hőjének közvetlen vezetését a doboz belsejébe.

A mért adatok azt mutatják, hogy 45°C-os környezeti hőmérséklet és 1000W/m² napfényintenzitás mellett a kétrétegű felső burkolattal ellátott rozsdamentes acél elosztódoboz belső hőmérséklete 6-10°C-kal csökkenthető az egyrétegű felső burkolathoz képest, és egyáltalán nincs szükség további energiafogyasztásra.

3. Magas hőmérsékletnek ellenálló tömítőcsíkok

A közönséges gumi tömítőcsíkok 80°C feletti folyamatos sütéssel 3-6 hónapon belül megkeményednek, megrepednek és maradandó kompressziós deformáción mennek keresztül, ami a tömítés meghibásodásához vezet. Az Ouyue Electric EPDM (Ethylene Propylene Diene Monomer) zártcellás habosított tömítőcsíkokat választ ki, amelyek tartósan 120°C-ig, rövid idejű csúcshőmérsékletig akár 150°C-ig is ellenállnak.

Az iparág vezető tömítőanyag-beszállítói igazolták, hogy a kiváló minőségű szilikongumi és EPDM tömítőcsíkok kiváló rugalmasságot és kompressziós tömítési teljesítményt képesek fenntartani összetett kültéri környezetben, biztosítva az IP67 és a feletti védelmi szintek megvalósítását.

Ezenkívül a tömítőszalag keresztmetszete D-alakú, a kompresszió mértéke 30-40% között van szabályozva. Ez nemcsak elegendő tömítési nyomást biztosít, hanem rugalmas mozgásteret is hagy a hideg és meleg ciklusok megbirkózása érdekében.

4. Magas hőmérsékletnek ellenálló kétrétegű permetezés

Bár maga a 304-es rozsdamentes acél korrózióálló, az erős ultraibolya sugárzás és a közel-keleti magas hőmérséklet kettős hatása alatt a csupasz lemez felülete továbbra is gyorsan oxidálódik és elszíneződik. Kétrétegű elektrosztatikus porszórásos eljárást alkalmazunk: az alappor tapadást és korrózióvédelmet biztosít az alapnak, míg a liszt időjárásállóságot és egyedi színeket biztosít.

Az egyes filmrétegek vastagságát szigorúan ellenőrzik 60-90 μm között. Az iparági gyakorlat azt mutatja, hogy a 80-120 μm-es kültéri specifikus por permetezése hatékonyan ellenáll a külső eróziónak.

Az Iron elosztódoboznál a kétrétegű permetezés még fontosabb - a permetezés előtt cink alapú foszfátozást végeznek, kültéri epoxi-poliészter porral kombinálva. A sópermet-teszt több mint 500 órát érhet el, megfelelve az exportkövetelményeknek.

5. A kísérleti vizsgálati jelentés adatai igazolják

Az Ouyue Electric a következő tesztjelentéseket vagy támogatást nyújtja minden sivatagi szintű termékhez.

IV. CE/IP65 kettős tanúsítvány: A Közel-Keletre irányuló export műszaki igazolványa

Az EPC-projektek Szaúd-Arábiában és az Egyesült Arab Emírségekben általában elfogadják a kínai szabványokat (GB), de továbbra is egyértelmű követelmények vonatkoznak a CE-tanúsítványra és a védelmi szintekre. Az Ouyue Electric rozsdamentes acél elosztódoboza megfelelt a CE tanúsítványnak és az IP65 védelmi fokozatú tesztnek.

A termék megfelel az IEC 60529 burkolatvédelmi szabványnak, és megfelel a közel-keleti fotovoltaikus projektben részt vevő EPC fővállalkozókra vonatkozó "IP55 vagy magasabb védelmi fokozat" minimális küszöbkövetelménynek.

V. Nyissa meg a sivatagi szintű elosztódoboz testreszabását rajzokkal

Függetlenül attól, hogy részt vesz a közel-keleti nagyszabású fotovoltaikus projektekhez, például a szaúd-arábiai NEOM-hoz és a dubai MBR Solar Parkhoz való felszereléshez, vagy magas hőmérsékletnek ellenálló és homokálló doboztermékeket foglal le a közel-keleti piac számára, az Ouyue Electric testreszabott szolgáltatások teljes skáláját tudja nyújtani az anyagválasztástól a szerkezeti tervezésen át a CE/IP65 tanúsítvány támogatásáig.

A késztermék elkészítése mindössze 7 napot vesz igénybe a termékrajzok megerősítése után. Üdvözöljük, hogy elküldje műszaki követelményeit vagy doboz specifikációit a sivatagi projekthez. Komplett megoldást kínálunk Önnek, beleértve a védelmi szint ellenőrzését, a magas hőmérsékletnek ellenálló anyagok kiválasztását és a gyors mintaütemezést, hogy segítsen a Közel-Keleten sikeresen biztosítani a megrendeléseket.
