Zivatar szezon kültéri elosztó doboz hogyan villámvédelem? Elemzés a földelt rézrúd kialakításáról és a rozsdamentes acél elosztódoboz túlfeszültség-védelméről

I. A villámcsapás nem csak a tetőt hasítja ketté – miért van szükség villámvédelemre a kültéri elosztódobozoknak?

Amikor a villám becsap egy épületbe vagy a szomszédos földbe, a pillanatnyi áramerősség elérheti a több tíz kiloampertől a több száz kiloamperig terjedő nagyságrendet. Ez a nagy áramimpulzus két elsődleges útvonalon keresztül fenyegeti a kültéri elosztódobozokat:

1. Közvetlen villámcsapás: A villám közvetlenül érinti az elosztódobozt vagy a csatlakoztatott kábeleket. Bár ennek a forgatókönyvnek kicsi a valószínűsége, amint bekövetkezik, az elosztódoboz belső berendezése szinte azonnal megsemmisül.

2. Indukált villámcsapás és az elektromos hálózat túlfeszültsége: Sokkal gyakoribb forgatókönyv, amikor a villám becsap egy távoli elektromos vezetékbe vagy kommunikációs kábelbe, és túlfeszültséget generál, amely a vezető mentén az elosztódobozig terjed; alternatívaként a szomszédos földbe csapó villám túlfeszültséget indukál az elosztódoboz bejövő és kimenő kábelein intenzív elektromágneses impulzusokkal. Ez a "közvetve továbbított" túlfeszültség elérheti a több ezer voltot, ami jóval meghaladja a hagyományos elektronikai alkatrészek ellenállási feszültségét, áttörve az áramköri lapokat és azonnal kiégetve a tápmodulokat.

Az olyan alkalmazási forgatókönyvekben, mint a kültéri biztonsági felügyeleti elosztódobozok, a töltőállomás-elosztódobozok és a kommunikációs bázisállomás-elosztódobozok, a belső berendezések magas eszközértékkel és szigorú követelményekkel rendelkeznek a folyamatos tápellátásra vonatkozóan. Ezért a villámvédelem nem választható kiegészítő funkció, hanem kötelező tervezési követelmény.

II.A földelési rendszer rozsdamentes acél elosztódoboz – a villámvédelem alapja

A rozsdamentes acél elosztódoboz akritikus láncszem a villámvédelmi és földelési rendszerekben a magjával együtt az alábbiak szerint részletezve:

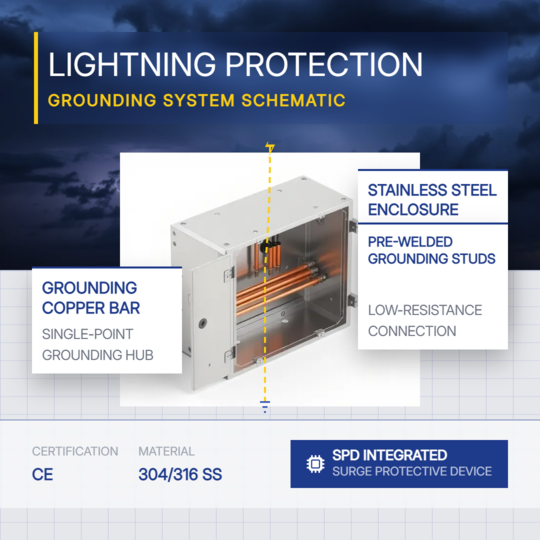

1. Földelés rézrúd: A konvergencia csomópont Minden védőföldelő vezetékhez

A földelő rézrúd a belsejébe van szerelve Az elosztódoboz a doboz teljes földelési rendszerének magja. A dedikált földelő vezeték a villámhárító, a földelő vezeték a doboz burkolatát és az összes csatlakoztatott berendezés védőföldelő vezetékeit mindegyik összefolyik ebben a csomópontban, mielőtt a földelő hálózathoz csatlakozna a fő földelő vezetéken keresztül. Ez a rézrúd sárgarézből készül, amely kiváló elektromos vezetőképességet és korrózióállóságot biztosít. Összehasonlítva horganyzott vasrudakkal, a sárgaréz rudak nem korrodálódnak a hosszú távú használat után, és érintkezési ellenállásuk stabil marad anélkül, hogy idővel növekedne.

A földelés legfontosabb funkcionális értéke rézrúd a villámvédelmi rendszerekben igazodik a "egypontos földelés" elv: minden berendezés védőföldelése ugyanazon a helyen konvergálnak, ami megakadályozza a berendezés másodlagos károsodását több szétszórt földelési pont által kiváltott potenciálkülönbségek okozzák. A villámáram pillanatnyi kisülése során rövid távú magas potenciál képződik a földelő rézrúdon. Ha azonban a burkolatok és az összes csatlakoztatott berendezés jelföldelése elektromosan ekvipotenciális ehhez a rézrúdhoz kötve nem keletkezik veszélyes potenciálkülönbség különböző berendezések között.

2. Rozsdamentes acél dobozház: Egy inherens potenciálkiegyenlítő test

A 304-es rozsdamentes acél doboztest elektromosan működik integrált szerkezetként vezetőképes. Miután a doboz burkolata megbízhatóan a földelő rézrúdhoz csatlakoztatva az egész doboz egy potenciálkiegyenlítőt képez Faraday ketrec hatású test. Még akkor is, ha a külső elektromágneses tér drasztikusan megváltozik, a dobozon belüli elektromágneses környezet megmarad viszonylag stabil. A dobozos burkolat bizonyos fokú árnyékolás és csillapítás belső elektromágneses impulzusokhoz. Eközben a A potenciálkiegyenlített doboztest biztosítja, hogy a kezelőszemélyzet ne tegye áramütés veszélye áll fenn [rendszerszigetelési hiba esetén].

III. Vihar előtti ellenőrzés -Három dolog a kültéri elosztás villámvédelmi rendszerével kapcsolatban dobozok

Kültéri elosztódobozokhoz már elhelyezve üzembe helyezését javasoljuk az üzemeltető és karbantartó személyzetnek a zivatar érkezése előtt végezze el az alábbi ellenőrzéseket magas kockázatú időszak:

1. A földelés szemrevételezése csatlakozások:

Ellenőrizze, hogy a földelő rézrúd összes kivezetése rendben van-e biztonságosan rögzítve, függetlenül attól, hogy a földelő vezeték szigetelőrétege van-e sértetlen, és hogy a rézrúd felülete erősen oxidált-e vagy rozsdásodott-e. Ha bármilyen lazaságot észlel, azonnal húzza meg; ha bármilyen korrózió van talált, azonnal cserélje ki a megfelelő alkatrészt.

2. Földelési ellenállás mérés:

 Használjon speciális földelési ellenállás-mérőt a méréshez az elosztódoboz fő földelőelektródájának földelési ellenállása. Ha a mért érték meghaladja a 10 ohmot, ellenőrizze a földelő elektródát korrózió, törés, vagy ellenőrizze, hogy a környező talaj nem túl száraz-e. Adjon hozzá további földelő elektródákat, vagy alkalmazzon ellenálláscsökkentő szert szükséges.

3.SPD állapotellenőrzés:

Legtöbb Az SPD-k állapotjelző ablakkal vannak felszerelve, ahol a zöld a normál állapotot jelzi működését, a piros pedig cserét igénylő hibát jelez. Az SPD-k fokozatosan többszörös túlfeszültség elnyelése után lebomlanak. Amikor az állapotablak pirosra vált, az azt jelzi, hogy a belső varisztor meghibásodott, és ki kell cserélni a időben; ellenkező esetben a villámvédelmi funkció nem működik normálisan működjön.

Az IV:OUYUE Electrical gyors testreszabását biztosítja kültéri esőálló elosztó dobozok

Megbízható villámvédelmi megoldás kültéri elosztódobozoknál szabványos szerkezeti szintről származik a burkolat kialakítása, amely magában foglalja az ekvipotenciális csatlakozást a földelje a rézrudat a rozsdamentes acél házhoz, valamint az útvonalat az előre telepített földelőcsavaroktól az SPD rögzítőaljzatáig. Ouyue Az Electric rozsdamentes acél elosztódobozai strukturált gyári földelési rendszer, amely szabványos és megbízható alapokat biztosít platform villámvédelmi építkezéshez, napi üzemeltetéshez, ill karbantartás a végfelhasználók számára.

 A termékrajzok megerősítését követően, késztermékek 7 naptári napon belül szállíthatók kiosztásra. Függetlenül attól, hogy szabványos konfigurációra vagy mélyen testreszabott villámra van szüksége védelmi megoldást, kérjük, küldje el műszaki adatait, és mi megtesszük haladéktalanul megoldási javaslatokat és mintagyártást nyújtunk Önnek idővonal.
