Fehér festékszóróval festett rozsdamentes acél kültéri esőálló elosztó doboz tömeggyártás valós fotók: A doboztest permetezésétől a vízálló gumiszalag kikeményítésén át a belső szerkezet teljes elemzéséig

I. A doboztestet lepermetezték, és az ajtólap összeszerelésére vár

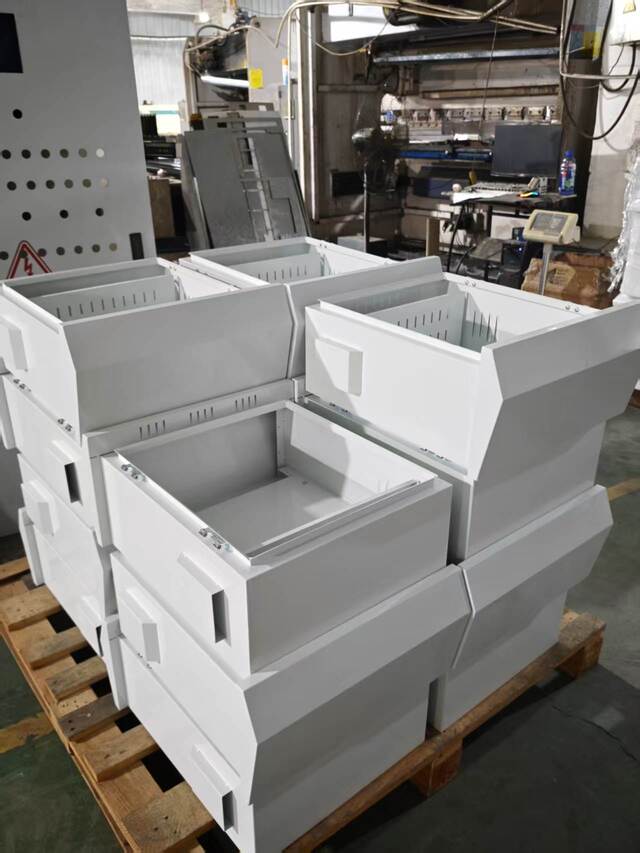

Az első valódi fotón több tucat fehér, rozsdamentes acélból készült doboztest, amelyeket szórtak, rétegenként egymásra rakva várja, hogy az ajtólap gumiszalagjai megkötjenek a végső összeszerelés előtt. Minden doboz felületét egyenletes és finom fehér elektrosztatikus porbevonat borítja. A sarkok szépen hajlottak, a hegesztési varratok simák és teltek.

Ez a doboz 304-es rozsdamentes acél alapanyagból készül, és kültéri minőségű, fehér elektrosztatikus porral van bevonva. A fehér bevonat praktikus funkciókat lát el kültéri forgatókönyvekben – a világos színű felület visszaveri a napfény hősugárzását. A nyári magas hőmérsékletű környezetben a fehér doboz felületi hőmérséklete 8-12°C-kal alacsonyabb lehet, mint a sötétszürke dobozé, ami segít csökkenteni a dobozon belüli hőmérséklet-emelkedést és meghosszabbítani az alkatrészek élettartamát. Ez az oka annak is, hogy az európai és közel-keleti piacokon a kültéri elosztódobozok általában a fehér bevonatot részesítik előnyben.

II. Az ajtólap vízhatlan gumiszalagja fel lett szerelve. Kikeményedés után összeszerelhető

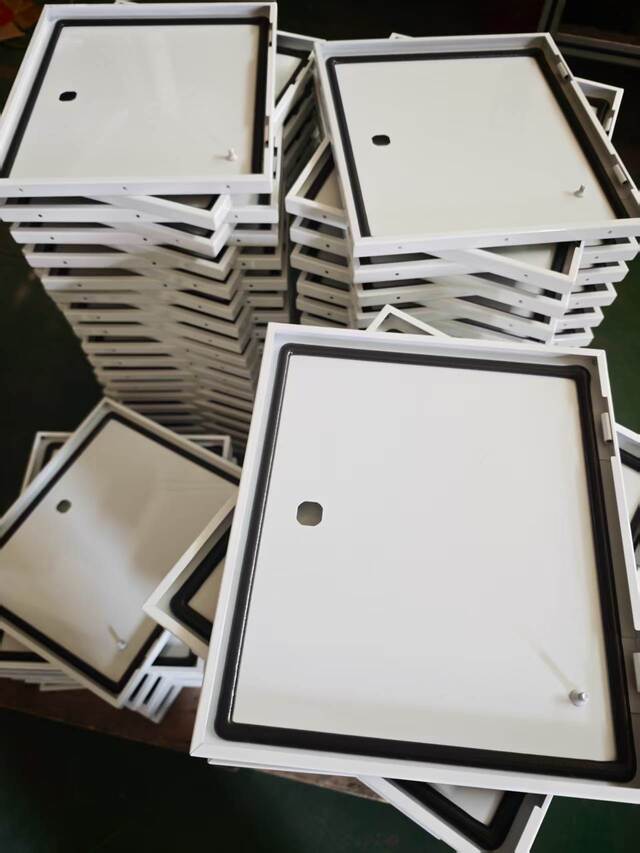

A második képen az ehhez a dobozhoz illesztett ajtópanelek láthatók. Az ajtólap fehér szórással lett kiegészítve, az élekbe folyamatos fekete vízálló gumiszalagok vannak beágyazva. Jelenleg a gumiszalag kikeményedési szakaszában van és áll. A gumiszalag EPDM (etilén-propilén-dién monomer gumi) zártcellás habanyagból készül. A dobozajtó belső oldalán lévő tömítőhoronyba van beágyazva egy erre a célra szolgáló ragasztóeszközzel, és a teljes kört törés nélkül lezárják.

Az oka annak, hogy a tömítőszalag a beszerelés után leülhet és megköt, az az oka, hogy a beágyazódás után az EPDM szalag hátoldalán lévő ragasztónak elegendő időre van szüksége ahhoz, hogy teljesen megtapadjon a rozsdamentes acél horonnyal, megakadályozva ezzel a későbbi leválást vagy vetemedést. Ezenkívül belső feszültség alakul ki a szalagban az összenyomás és a behelyezés során; a pihentetés lehetővé teszi, hogy az anyag visszanyerje természetes rugalmasságát, elkerülve a felületi egyenetlenségeket, amelyeket az összeszerelés utáni feszültségoldás okoz.

Az ajtópanel-tömítőcsíkok minden egyes tétele megszilárdulása után a minőségellenőrök véletlenszerűen ellenőrzik a tömítőfelület síkságát és a visszapattanó szalag konzisztenciáját.

Szállítás előtt a teljes dobozokat esővizsgálatnak vagy IP65-ös légtömörségi mintavételnek vetik alá annak ellenőrzésére, hogy a tömítési teljesítmény megfelel-e a szabványoknak. Az Ouyue Electric által kiválasztott EPDM zártcellás habosított tömítőcsíkok -40°C-tól 120°C-ig terjedő hosszú távú üzemi hőmérséklet-tartományban tartanak, stabil visszapattanási és tömítési tulajdonságokat tartanak fenn még évekig tartó kültéri napfénynek és esőnek való kitettség után is.

III. A rozsdamentes acél elosztódoboz belső szerkezeti elemeinek szétszerelése

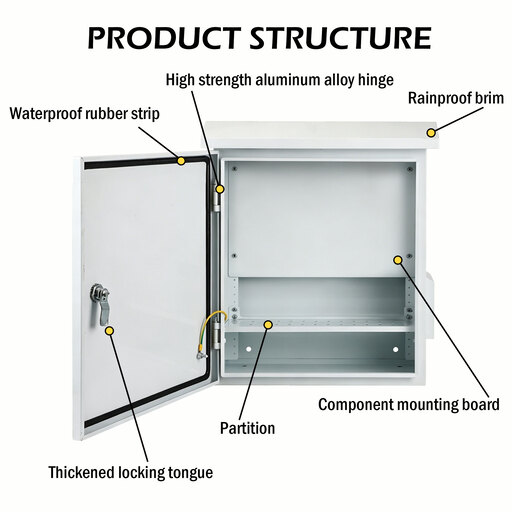

A harmadik képen egy teljesen összeszerelt belső szerkezet láthatóRozsdamentes acél kültéri esőálló elosztó doboz. Az öt kulcsfontosságú alkatrész jól látható, és tételenként szétszerelhető az alábbiak szerint:

1. Forgó nyelvzár

Az ajtólap rozsdamentes acél nyelvzárral van felszerelve. Zárt állapotban a nyelvzár szorosan megragadja a dobozajtó keretének belső oldalán lévő zárlemezt, így biztosítva, hogy az ajtópanel szorosan le legyen zárva, és a tömítőcsík lenyomódjon. A zármag 304-es rozsdamentes acélból készül, amely rozsda- és elakadásgátló. A vásárlói igényeknek megfelelően univerzális kulcsos zárak, lopásgátló háromszögletű zárak vagy préselhető rugós nyitású zárak választhatók, amelyek mindegyike támogatja a kötegelt testreszabást.

2. Vízálló gumiszalag

Belső szemszögből jól látható, hogy a fekete EPDM vízálló gumiszalag teljes mértékben eloszlik az ajtólap belső köre mentén, varrás és törés nélkül. Az ajtópanel zárt állapotában a gumiszalag egyenletesen benyomódik az ajtópanel és a dobozajtó kerete közé, folyamatos rugalmas tömítőfelületet képezve, amely megakadályozza az esővíz, a por és a nedvesség beszivárgását az ajtórésen.

3. Esőálló karima

A doboz teteje ferde karimájú szerkezettel van felszerelve, amely előre nyúlik. Ennek a hajlító kialakításnak az a funkciója, hogy a fal mentén vagy a doboz felett lefolyó esővizet az ajtóréstől távol eső területre terelje, megakadályozva, hogy a víz felgyülemlik az ajtólap felső széle mentén és beszivárogjon a tömítőfelületbe. A kalap karimái és a doboz törzse ugyanabból a lapból készülnek CNC hajlítással, és egy darabban vannak kialakítva. Nincs szükség hegesztésre, és nem áll fenn a hegesztési szivárgás veszélye.

4.Alkatrészes szerelőlap

A doboz belseje levehető, mozgatható rögzítőlapokkal van felszerelve a rögzítéshezmegszakítók, kontaktorok, sorkapcsok és egyéb alkatrészek. A szerelőlemez horganyzott acéllemezből vagy rozsdamentes acéllemezből készül, és csavarokkal van rögzítve a doboz hátulján lévő beágyazott csapokhoz. A levehető kialakítás azt jelenti, hogy az ügyfelek a dobozon kívül végezhetik el az alkatrészek elő-összeszerelését és bekötését, majd a teljes kártyát beépíthetik a dobozba, javítva a helyszíni telepítés hatékonyságát.

5. Partíció

A doboz belseje az ügyfelek igényei szerint fém válaszfalakkal is felszerelhető, a dobozon belüli teret független elektromos válaszfalakra osztva. A partíció funkciói a következők: különböző feszültségszintű áramkörök fizikai leválasztása, a főáramkör leválasztása a vezérlőáramkörtől, vagy független árnyékolási tér biztosítása meghatározott alkatrészek számára. A válaszfal a dobozon belüli válaszfaltartóhoz csavarokkal van rögzítve, helyzete a megrendelő rajzai szerint rugalmasan állítható.

IV. Valódi gyártósorokkal kérjük Önt, hogy ellenőrizze a minőséget

Akár szabványos kültéri esőálló elosztódobozra van szüksége, akár nem szabványos doboztestre, amelyet a projektrajzok szerint mélyen testre szabtak, az Ouyue Electric olyan rozsdamentes acél elosztódobozt tud szállítani, amely kiállja a kültéri használat próbáját a forrásgyár gyártási képességeivel és minőség-ellenőrzési szabványaival.

A késztermék elkészítése mindössze 7 napot vesz igénybe a termékrajzok megerősítése után.Üdvözöljük, hogy elküldje műszaki követelményeit vagy a doboz specifikációit. A lehető leghamarabb megoldási javaslatokat és mintaütemezést adunk.
