Hogyan tudják a kültéri fém elosztódobozok megbízható működést fenntartani a nyári magas hőmérsékleten?

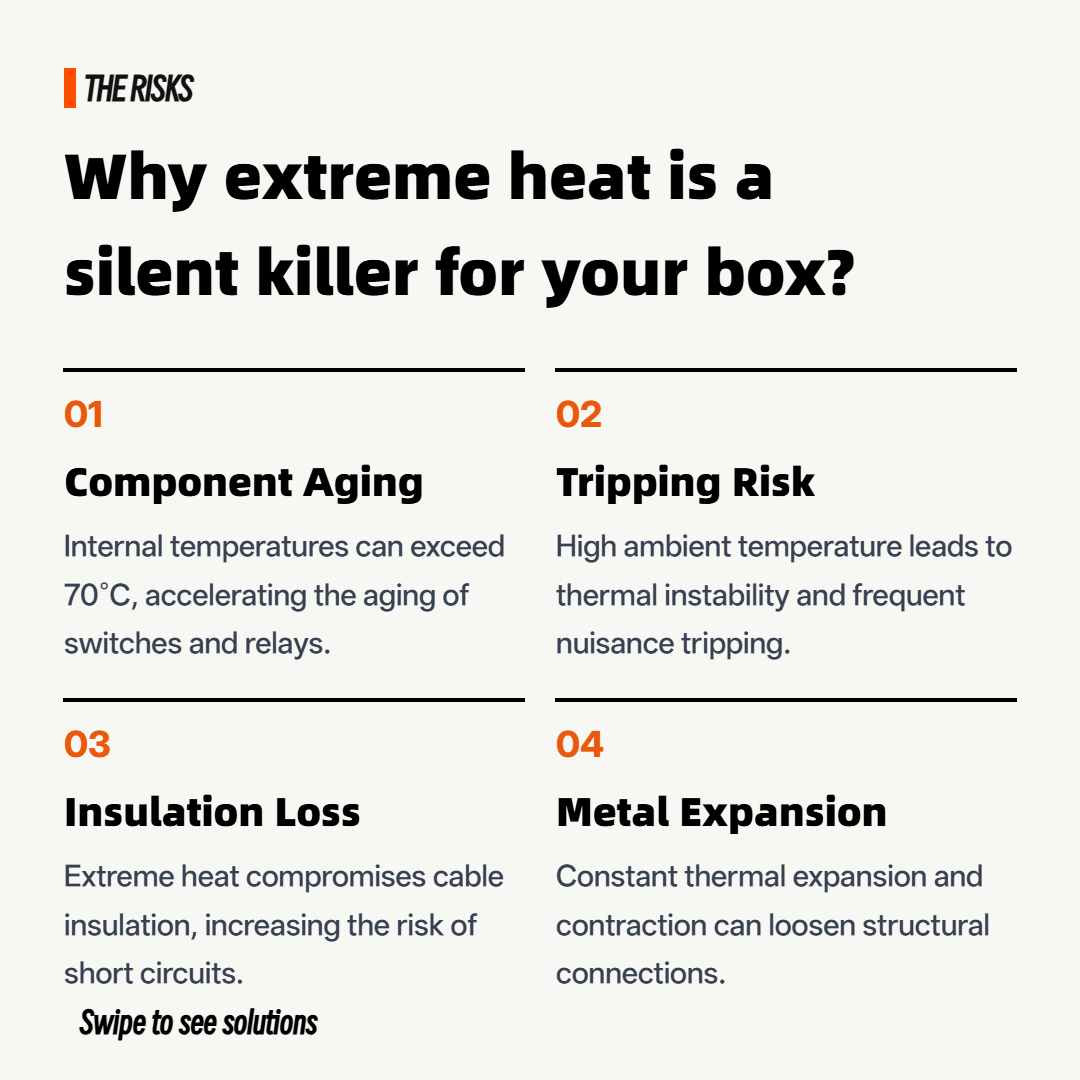

A magas hőmérséklet fő veszélyei a fém elosztódobozokra

A nyár közeledtével a folyamatosan magas hőmérséklet és az erős napfény a kültéri elektromos berendezések károsodásának lehetőségét jelenti.Fém elosztó dobozok, ha huzamosabb ideig intenzív napfénynek van kitéve, a belső hőmérséklet jóval meghaladja a környezeti hőmérsékletet, ami viszont a megszakítók hibás működését, felgyorsíthatja az elektronikai alkatrészek öregedését, csökkentheti a szigetelési teljesítményt, sőt tüzet is okozhat.

Hogyan kezelhetjük tehát hatékonyan a magas hőmérsékletet és az erős napfényt, hogy biztosítsuk az elosztódobozok biztonságos és megbízható működését a rekkenő hőségben? Ez a cikk professzionális értelmezéseket ad a hőforráselemzés, a hőelvezetési megoldások, a szerkezeti tervezés és az anyagválasztás szemszögéből.

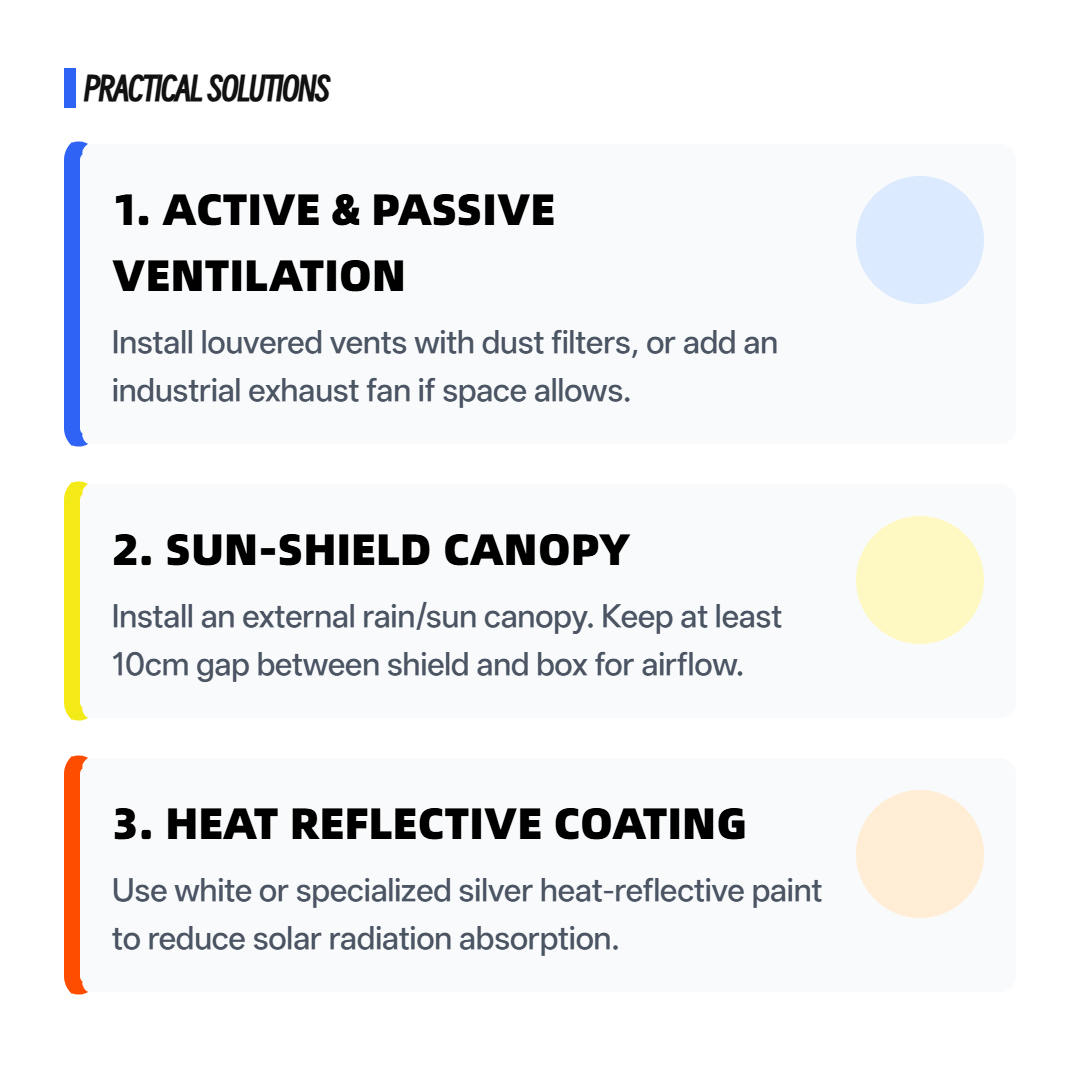

Elosztódoboz hőleadó megoldás: passzív és aktív kombináció

1. Természetes konvekciós hőleadás (passzív)

• Szellőzőnyílás kialakítása: A levegőbemenetek a doboz alján, a levegőkimenetek pedig felül vagy mindkét oldalon találhatók. A forró levegő felemelkedik, és "kéményhatást" hoz létre. Javasoljuk, hogy a levegő bemeneti és kilépőnyílásának területaránya ne legyen kisebb 1:1,2-nél, és azokat lépcsőzetesen kell elhelyezni, hogy megakadályozza az esővíz bejutását.
• Redőnyök: Minden szellőzőnyílás esőálló redőnnyel van felszerelve, hogy egyensúlyba kerüljön a hőelvezetés és a védelem.
• Kétrétegű felső szigetelés: A külső felső burkolatból és egy belső szigetelőlemezből álló kétrétegű szerkezetet alkalmaz, középen 10-15 mm-es hézaggal, amely hatékonyan megakadályozza a közvetlen napfényt és a hővezetést.

2. Kényszer hőelvezetés (aktív)

Ha a dobozon belüli berendezések által termelt hő magas (például frekvenciaváltók, töltőmodulok, nagy kapacitású kapcsolóüzemű tápegységek), vagy nyáron rendkívül magas hőmérsékletű területeken, aktív hűtést kell alkalmazni.

• Axiális ventilátor: Szereljen be egy védőhálóval ellátott ventilátort a doboz tetejére vagy oldalára, és kombinálja egy hőmérséklet-szabályozó kapcsolóval (állítsa be az indítási hőmérsékletet, például 40 ℃), hogy biztosítsa a szükséges szellőzést. Az ajánlott levegőmennyiség ≥100CFM, a védelmi fokozat pedig IP54 vagy magasabb.
• Hőcserélő: A magas tömítési igényű kültéri dobozok (például kommunikációs bázisállomások) esetén lemezes vagy mag típusú hőcserélők használhatók a belső hő kifelé történő átvitelére por és nedvesség bejutása nélkül.
• Ipari légkondicionálás: Ha a belső hőmérsékletet stabilan 35 ℃ alatt kell szabályozni, és szükség van a páralecsapódás elleni védelemre, kis szekrényes klímaberendezés (300-2000 W hűtőteljesítményű) konfigurálható.

3. Szerkezeti tervezés és anyagválasztás optimalizálása

A doboz színe és bevonata

1. Színválasztás: A világos színek (például RAL 7035 világosszürke, RAL 9003 jelfehér) körülbelül 30-40%-kal kevesebb napsugárzást nyelnek el, mint a sötét színek. Javasoljuk, hogy előnyben részesítsék a világos színeket, ha hosszabb ideig vannak kitéve a napsütésnek.
2. Hőszigetelő bevonat: Hőelvezető bevonat üreges kerámia mikrogömbök hozzáadásával vagy poliuretán hab szigetelőréteg (10-20mm vastag) választható, amely jelentősen csökkenti a hővezetést a doboz felületéről a belső térbe.

A napernyő és a telepítési módok

1. Szereljen fel napernyőt: Helyezzen el egy független alumíniumlemezt vagy műanyag napellenzőt körülbelül 50-100 mm-rel a doboz fölé, hogy megakadályozza, hogy közvetlen napfény érje a doboz tetejét. Keringessen levegőt a napernyő és a doboz teteje között.
2. Telepítési irány: Ha a körülmények lehetővé teszik, helyezze el az elosztódobozt északi vagy északkeleti irányba, hogy minimálisra csökkentse a délutáni közvetlen napfényt.
3. Magasabb telepítés: Legalább 0,5 méterrel a talaj felett, hogy elkerüljük a felszíni sugárzó hő és a víz felhalmozódását.

Belső elrendezés és hőgazdálkodás

1. Hőforrás leválasztása: Helyezze el a nagy hőtermelésű alkatrészeket (például transzformátorokat és töltőmodulokat) a szellőzőnyílások közelében vagy külön rekeszekben.
2. Hagyja üresen a kábeltálcát: A belső teret tartsa szabadon, hogy a kábel felgyülemlése ne akadályozza a levegő áramlását.
3. Hőleadó lemezek felszerelése: Kenje be a nagy teljesítményű alkatrészek hátoldalát hőzsírral, és rögzítse alumínium hőleadó alaplemezre, hogy a hőt a doboz fém burkolatához vezetje.

 Aktuális mérési esetek és kiválasztási javaslatok

Az Ouyue Electric valaha kültéri elosztódobozokat biztosított egy déli tengerparti város busztöltő állomásához. A nyári mérési adatok azt mutatták, hogy:

• Környezeti hőmérséklet: 38℃ (14:00)
• Doboz színe: RAL 7035 világosszürke
• Felépítés: Kétrétegű felső burkolat + kétoldalas szellőztető szellőző +80mm² szellőzőfelület
• Belső felszereltség: 1 db 63A öntött házas megszakító, 2 db túlfeszültségvédő, 1 db villanyóra
• A tényleges mérési eredmények azt mutatják, hogy a doboz belsejében a legmagasabb hőmérséklet 52 ℃, ami 11 ℃-kal alacsonyabb, mint az egyrétegű sötétszürke dobozé. Minden berendezés normálisan működik, hőkioldás nélkül.

Kiválasztási javaslat

Általános kültéri elosztódobozokhoz: Előnyös a világos színű permetezés és mindkét oldalon természetes konvekció alkalmazása, ami nem igényel többletköltséget.

Nyáron magas hőmérsékletű és páratartalmú déli régiókban: Ajánlott axiális előremenő hőmérséklet-szabályozású ventilátorok felszerelése vagy kétrétegű mennyezet választása.

Nagy sűrűségű hőtermelő forgatókönyvekhez, mint például a töltőcölöpök illesztése és a frekvenciaátalakító szekrények: Konfigurálja a hőcserélőket vagy a szekrényes klímaberendezéseket, és egyidejűleg számítsa ki a hőtermelési és hőelvezetési követelményeket.

A napi karbantartás legfontosabb pontjai

1. Minden hónapban ellenőrizze, hogy a szellőzőnyílásokat nem takarja-e el por vagy pókháló, és tisztítsa meg a rovarálló hálókat.
2. Negyedévente ellenőrizze, hogy a hőmérséklet-szabályozó kapcsoló és a ventilátor normálisan működik-e.
3. Ellenőrizze a tömítőszalag öregedési állapotát, és időben cserélje ki az edzett gumiszalagot.
