Testreszabott kültéri esőálló elektromos jármű töltőelosztó doboz: 16 méret áll rendelkezésre, rugalmas megoldást kínálva a töltőhalmok illesztésére

2026-04-22 0 Hagyj üzenetet

Hogyan tervezzünk elosztódobozt kültéri elektromos járművek töltőhalomhoz?

Az elektromos járművek töltőberendezéseinek világszerte felgyorsult elterjedésével folyamatosan növekszik a kültéri elosztódobozok iránti kereslet a töltőcölöpök támogatására. A beltéri elosztódobozokkal ellentétben a töltőcölöpök kültéri elosztódobozainak több követelménynek is meg kell felelniük, mint például az eső-, por-, hőelvezetési, megfigyelési és biztonsági védelem.

A koreai ügyfelek tényleges alkalmazási forgatókönyveinek megfelelően a kínai Ouyue Electric Co., Ltd. kifejlesztett egy testreszabott kültéri esőálló elektromos jármű töltőelosztó doboz sorozatot, amely 16 különböző méretű, és különböző teljesítményű és konfigurációjú töltési kupacokhoz illeszthető. Az alábbiakban bemutatjuk az egyik tipikus méretet.

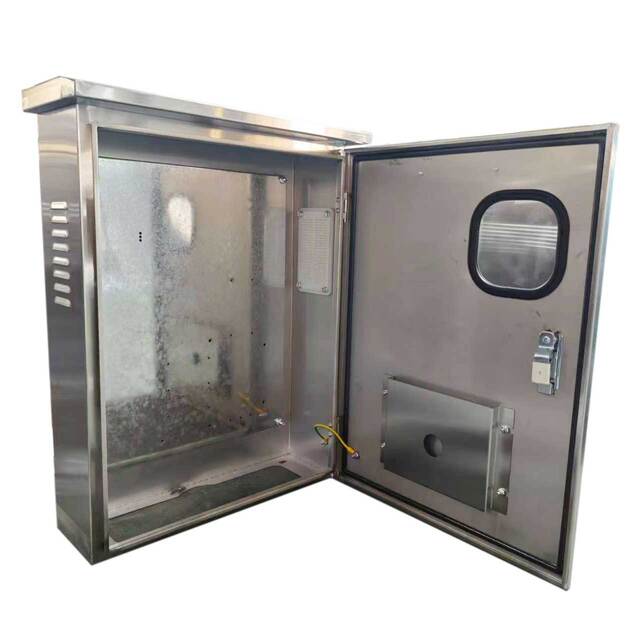

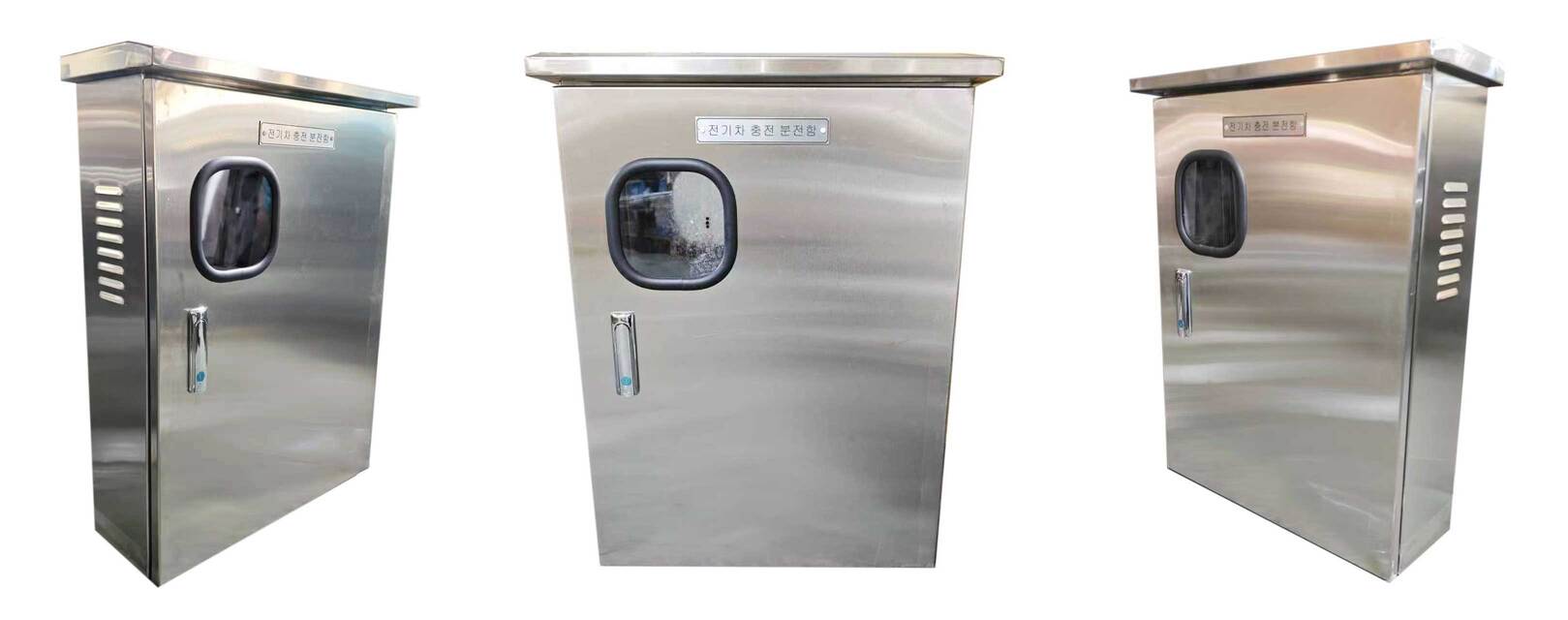

Főbb szerkezeti jellemzők

Az alkatrészek elhelyezkedése	A tervezés leírása	A funkció függvénye
A doboz teteje	Esőálló eresz kialakítás, elülső bővítő eresz csepegő éllel	Akadályozza meg, hogy esővíz beszivárogjon az ajtóvarratba, és védje a belső elektromos alkatrészeket
Doboz eleje	síkzárral felszerelve (AB vízálló sorozat), a zártest egy síkban van az ajtólappal	Lopás- és hajlásgátló, tömítőszalaggal a vízállóság javítása érdekében
Doboz eleje	Személyre szabott adattábla az "Elektromos jármű töltő- és elosztódoboz" tartalmával	A termék azonosítása egyértelmű, könnyen azonosítható és a helyszínen karbantartható
Doboz eleje	Négyzet alakú kilátó ablak, dupla edzett üveg	Figyelje meg a belső kijelzők, kijelzők vagy elektronikus alkatrészek állapotát anélkül, hogy kinyitná az ajtót
A doboz mindkét oldala	Zsalu típusú szellőző	Alakítson ki konvekciós hőelvezető csatornát, csökkentse a hőmérsékletet a dobozban
A doboz alja	Tartsa fenn a nyitott lyukakat a töltőcölöpök interfészéhez	Kényelmes bevezetni és vezetni a töltőhalom tápvezetékét és jelvezetékét, zárt és vízálló

Belső elrendezés: fenntartott telepítési hely

A vásárlói igényeknek megfelelően az elosztódobozt előre megterveztük, és lefoglaltuk az elektromos járművek töltőhalmához szükséges különféle elektromos alkatrészek beépítési helyét. A felhasználók a következő összetevőket telepíthetik a tényleges konfigurációnak megfelelően:

Bemeneti főkapcsoló (műanyag házáramköri megszakító) beépítési helyzet, szabványos DIN vezetősínnel
Speciális rögzített konzol a töltőmodulhoz
Váltakozó áramú érintkező és intelligens mérő felszerelési helyzete (tartósín vagy alsó lemez rögzítése)
Túlfeszültség-védő (SPD, 2-es típusú villámvédelem) szerelő bit
Földelt rézrúd és nulla sorkapocs rúd
Tartalékbitek a segédtápegységhez és a PLC kommunikációs egységhez

Megjegyzés: A doboz belseje moduláris válaszfalakkal van felszerelve, és az egyes területeket vezetékhorony választja el, így a vezeték útja tiszta, ami kényelmes a helyszíni vezetékezéshez és a későbbi karbantartáshoz. Minden lefoglalt pozíciót a szabványos elektromos távolságra és hőelvezetési követelményeknek megfelelően terveznek, hogy biztosítsák a biztonságos működést az alkatrészek beszerelése után.

Kültéri esőálló elektromos járművek töltő- és elosztódobozának alkalmazási forgatókönyve

Ezt az elosztódoboz-sorozatot széles körben használják:

Mélygarázs és földi töltő cölöp a lakóövezetben
Nyilvános töltőállomások, töltőcölöpök a nagysebességű szolgáltatási területeken
Bevásárlóközpontok, irodaház parkoló töltési lehetőség
Speciális töltőhalom buszpályaudvarhoz és logisztikai parkhoz

Ou Yue forrás gyári testreszabott szolgáltatás előnyei

Tizenhat méret rugalmas illeszkedés: azonos megjelenési stílus, eltérő hangerő, alkalmazkodik a változatos színtérhez a háztartási lassú töltéstől a nyilvános gyorstöltő halomig.
A teljes folyamat testreszabása: a doboz méretétől a belső fenntartott elrendezésen át a színig, a névtábla tartalma igény szerint testreszabható.
Gyors ellenőrzés: a minta szállítási ideje 5-7 munkanap, a tengerentúli ügyfelek támogatása a rajzok távoli megerősítéséhez.
Csoportos szállítás: A szállítási kapacitás mindenféle nagyszabású beszerzési igény kielégítésére elegendő.

Az lectric Co., Ltd. afém elektromos dobozok gyártása több mint tíz éve,és gazdag testreszabási tapasztalattal rendelkezik az elektromos járművek töltő- és elosztódobozai terén. A cég lézervágással, CNC hajlítással, automatikus permetező- és összeszerelő sorokkal rendelkezik, amelyek támogatják a teljes gyártási folyamatot a rajzoktól a késztermékekig.

Professzionális műszaki megoldásaival és megbízható szállítási minőségével az Ouyue Electric hosszú távú és stabil védelmet biztosít a töltőberendezései számára.Üdvözöljük a konzultáción és a vásárláson.
