Megjelent az Ouyue Electric új XL-21 áramelosztó szekrénye, és az első tételt Dél-Koreába szánják.

I. Osztott felső és alsó szerkezet

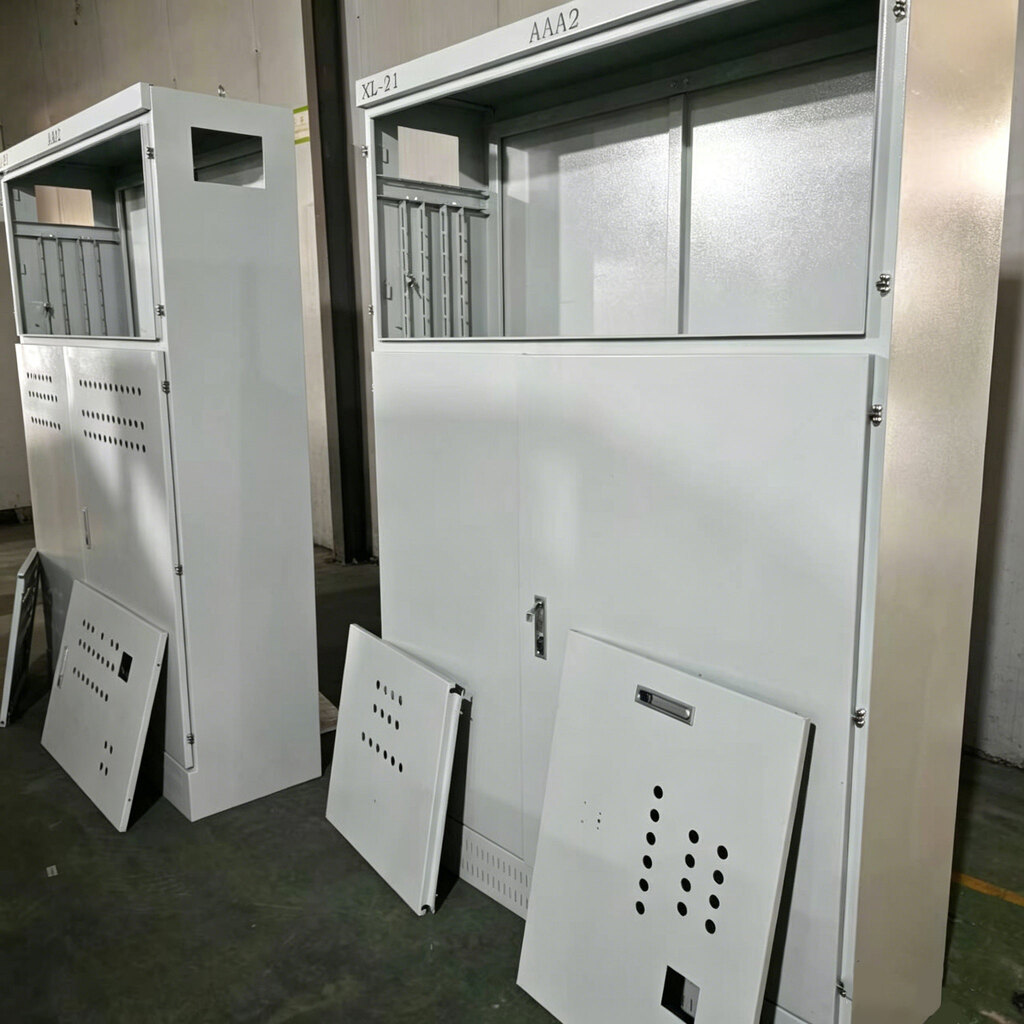

Az első valódi fotó az XL-21 áramelosztó szekrény általános megjelenését mutatja. A szekrény osztott felső és alsó szerkezeti kialakítást alkalmaz, egyértelműen két független térre osztva a funkcionális területeket, felső és alsó.

Felső rész: Műszer megfigyelő ablak területe

A szekrény tetején egy átlátszó ablak beépítési hely van fenntartva ampermérők, voltmérők, jelzőlámpák, váltókapcsolók és egyéb mérő- és kijelzőelemek elhelyezésére. A kezelő és karbantartó személyzetnek nem kell kinyitnia a szekrény ajtaját. Az ablakon keresztül valós időben tudják leolvasni az elektromos paramétereket és meghatározni az üzemállapotot, ami nagymértékben javítja a napi ellenőrzés és hibakeresés hatékonyságát. A szekrény teteje az azonosítási pozíciók számára van fenntartva, amelyre az ügyfél igényei szerint áramkörszámokat, berendezés adattáblákat vagy biztonsági figyelmeztető címkéket lehet ragasztani.

Alsó rész: Főkapcsoló kezelőrekesz

A szekrény alján található főkapcsoló működtető rekesz független ajtózárral van felszerelve. A szekrényajtó felülete több hőleadó kerek furattal van ellátva, amelyek elülső és hátsó konvekciós légcsatornákat képeznek, a szekrény hátoldalán az azonos specifikációjú hőleadó hátlappal. A szellőzés és a hőelvezetés biztosítása mellett a kerek lyukak átmérőjét a pormegelőzés és a hőelvezetés egyensúlyi pontján szabályozzák, csökkentve a por bejutását. A raktárajtó speciális mechanikus zárral van felszerelve, hogy megakadályozza az illetéktelen személyek hibás működését, és megfeleljen az ipari telephelyek elektromos biztonsági irányítási követelményeinek.

II. nbelső állítható telepítési rendszer: Egy szekrénykészlet több áramelosztási sémával kompatibilis

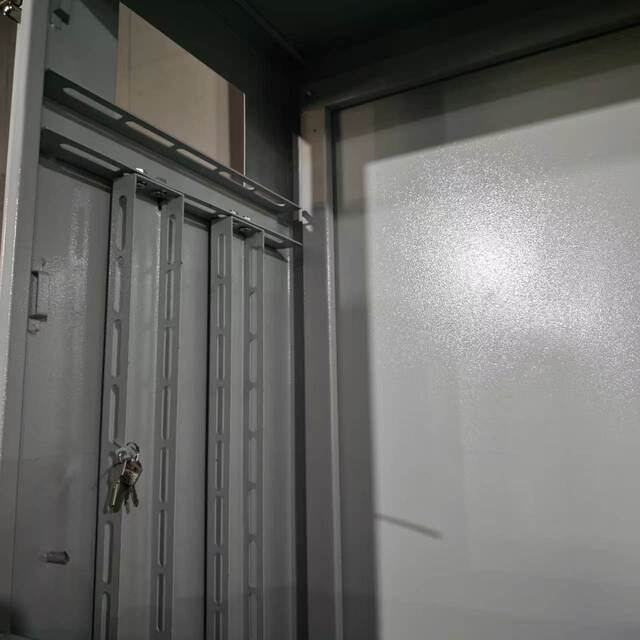

A második valódi fotó az XL-21 áramelosztó szekrény belső szerkezeti részleteire összpontosít, bemutatva a termék legfontosabb tervezési jellemzőjét - a teljesen állítható beépítési rendszert.

Telepítsen elő több állítható telepítőoszlop-készletet

A szekrény belsejében több hosszirányú szerelőoszlop van előre telepítve, amelyek mindegyike hosszú lyukakkal rendelkezik. A beépítési vezetősínek és szerelőlapok magassága szabadon állítható fel és le az oszlopok mentén. Ez azt jelenti, hogy ugyanaz a szekrény rugalmasan illeszthető az öntött házas megszakítók, AC kontaktorok, hőrelék és réz gyűjtősínek különböző specifikációihoz az aktuális áramelosztási terv szerint. Legyen szó 200A-es vagy 630A-es főkapcsolóról, akár többhurkos, akár néhány hurkos konfigurációról, a beépítési pozíciók a szekrény cseréje nélkül igény szerint elrendezhetők.

A raktár rekeszei függetlenek, az erős és gyenge elektromosság el van különítve

A műszertér és a főkapcsoló rekesz fém válaszfalakkal van elválasztva, hogy külön kábelezést biztosítsanak az erős és gyenge elektromosság számára. Ennek a kialakításnak két jelentős jelentése van: Először is, a fő áramkörben lévő nagy áram által keltett elektromágneses interferencia az alsó rekeszben el van szigetelve, és nem befolyásolja a felső rekeszben lévő műszerek és jelvezetékek mérési pontosságát. Másodszor, a főkapcsoló ellenőrzésekor tartsa leválasztva a felső műszeráramkört, hogy csökkentse a véletlen érintés kockázatát. Az elválasztólap huzalvezető lyukakat tart fenn, a kábel áthaladási pontjain pedig gumi védőnyílások vannak, hogy megakadályozzák a szigetelőréteg elvágását.

III. Hidegen hengerelt acéllemez + elektrosztatikus porbevonat: Hosszú távú védelmet nyújt a beltéri áramelosztáshoz

Az XL-21 áramelosztó szekrény kiváló minőségű hidegen hengerelt acélból készül, integrált lézervágással és CNC hajlítással alakították ki, sarkait csavarkötésekkel szerelték össze. A teljesen hegesztett szerkezetekhez képest a csavaros szerelvény biztosítja a szerkezeti integritást, miközben nagyobb kényelmet kínál a szétszerelés, karbantartás, valamint a belső alkatrészek cseréje vagy korszerűsítése során.

A szekrény felülete elektrosztatikus porbevonattal van ellátva, amely matt szürke-fehér felülettel rendelkezik. A hagyományos festékszóráshoz képest az elektrosztatikus porbevonat erősebb tapadást és kiváló ütés- és korrózióállóságot biztosít. Beltéri ipari környezetben – például műhelyekben, gyárakban és alállomásokon – hosszú távú használat során is tartós marad, nem forgácsolódik vagy rozsdásodik. A matt szürke-fehér bevonat letisztult, modern esztétikát biztosít, amely kiegészíti az elosztóhelyiségek szabványos kialakítását különféle ipari környezetben.

Minden szekrény alapkivitelben szellőzőnyílásokkal ellátott hátsó panellel van felszerelve, amely az ajtó körkörös szellőzőnyílásaihoz igazodik, hogy természetes légáramlási csatornát hozzon létre. Az ajtó külön mechanikus zárral van felszerelve, a kulcsok pedig központilag kezelhetők, hogy csak arra jogosult villanyszerelők férhessenek hozzá a főkapcsolórekeszhez, megakadályozva az illetéktelen bejutást.

IV. Export Dél-Koreába: Kompatibilis a tengerentúli ipari áramelosztási szabványokkal

Ezt az XL-21 áramelosztó szekrényt egy koreai ügyfél számára szabták testre, a feszültségszint adaptációjával, a gyűjtősín-specifikáció kiválasztásával és a szekrény méreteivel az ügyfél műszaki követelményei szerint. A dél-koreai ipari áramelosztási piac két kulcsfontosságú követelményt támaszt a berendezésekkel szemben: az első, a szabványosított magas- és kisfeszültségű zónaszigetelés; másodszor, kompatibilitás a belső szekrénybeépítésben – a gyári gyártósorokon gyakran szükség van a tápáramkör konfigurációjának módosítására a változó gyártási feladatok alapján, és az állítható rögzítési rendszer pontosan megfelel ennek a rugalmas követelménynek.

Kínából Dél-Koreába a tengeri árufuvarozási útvonal rövid, a vámkezelés pedig rendkívül hatékony. Az Ouyue Electric szabványos, a koreai piacra szabott exportcsomagolást kínál: fertőtlenített fából készült ládákat egyedi buborékfólia párnás béléssel, valamint külön rekeszeket a szekrények és tartozékok számára, hogy garantálják a termékbiztonságot mind az óceáni szállítás, mind a belföldi szállítás során.

V. Szabja testre energiaelosztási megoldását az XL-21-től kezdve

AXL-21 áramelosztó szekrényaz Ouyue Electric legújabb vívmánya az ipari áramelosztás területén. Az állítható beépítési rendszertől az osztott raktárszerkezetig, a hidegen hengerelt acéllemez porfestési eljárástól a csavarszerelés és karbantartás kényelméig minden kialakítás a tényleges felhasználási forgatókönyvekhez igazodik.

A késztermék elkészítése mindössze 7 napot vesz igénybe a termékrajzok megerősítése után. Akár szabványos konfigurációra, akár a projektrajzok szerinti mélyreható testreszabásra van szüksége, szívesen elküldi műszaki igényeit. Megoldási javaslatokat és mintaütemezést biztosítunk.
