Kültéri esőálló elosztódoboz: Hat részlet belül

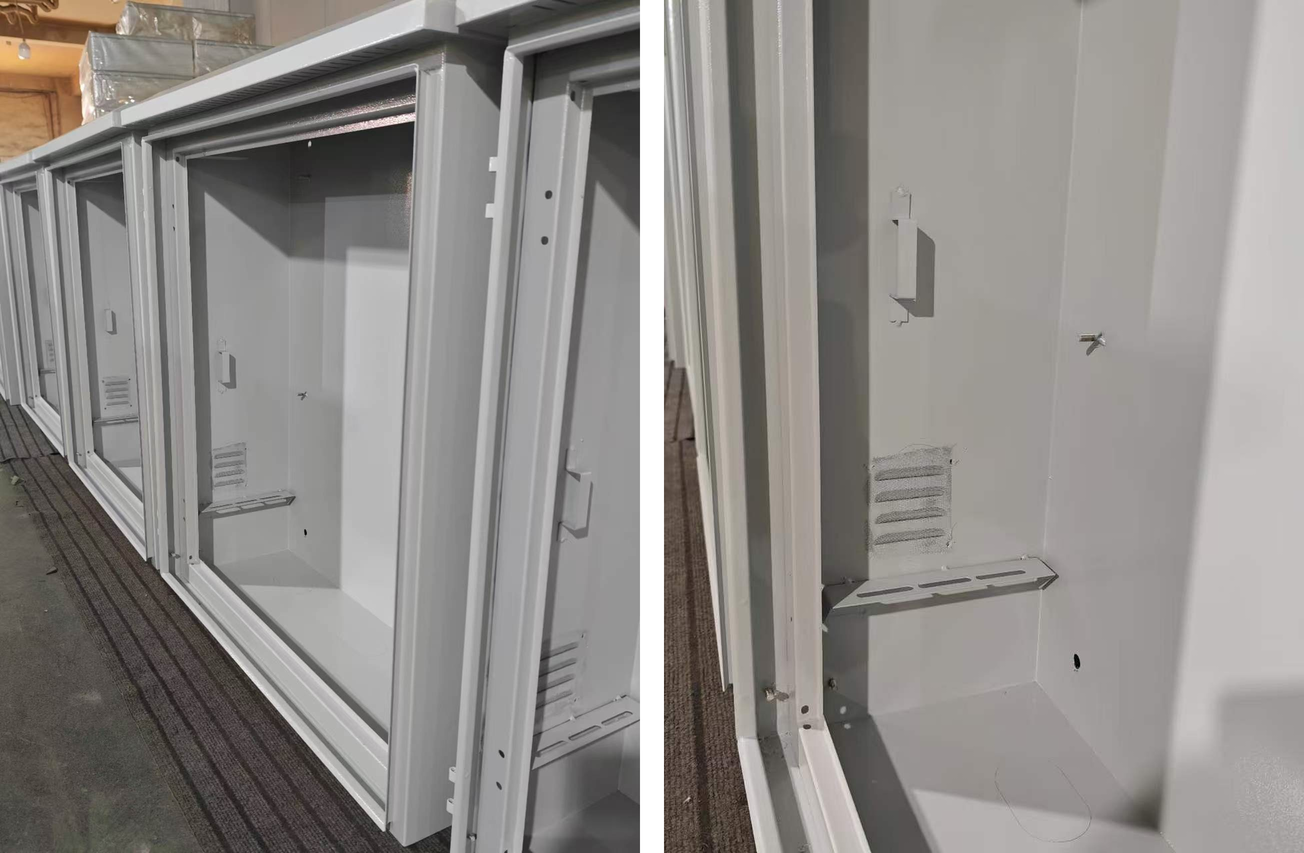

Az Ouyue Electric gyári fotókat tesz közzé rozsdamentes acél kültéri esőálló elosztódobozokról, amelyek a kész burkolaton látható hat részletet párosítják a mögöttük lévő összeszerelési lépésekkel. A fotók a gyártás alatt álló egységekből származnak, a nyitott ajtón pedig az ajtókeret tömítése, az oldalsó szellőzőnyílás rovarhálóval, a belső konzol, az alsó hornyolt támaszték, a kör alakú alapkivágás jelölése és az ajtópántok láthatók.

A burkolat egy fémlemez összeállítás, így minden lépésben az eltérés a készterméken marad. A síkság nélküli ajtókeret egyenetlen rést hagy az ajtó becsukásakor. Az egyenetlen csatlakozású tömítés valós beépítési körülmények között nem tudja tartani a bejelentett védelmi szintet. A mintát ellenőrző vásárlók három ponttal kezdhetik: a rés egyenletessége zárt ajtó körül, egy folyamatos hurokként futó tömítés és a rajznak megfelelő kivágások.

Hat látható részlet és az összeszerelés lépései mindegyik mögött

Ajtókeret és tömítés: honnan származik a védelmi szint

Az ajtókeret tömítés a fotókon folyamatosan fut, a csatornába préselve és a négy sarkánál egy darabként kialakítva. A tömítés az összeszerelés során legkönnyebben elveszett alkatrész: csak egy folyamatos hurokként futó tömítés zárja le az áramkört a zár meghúzása után. Az Ouyue Electric kültéri esőálló elosztódobozokat szállít IP54, IP55, IP56 és IP65 védelmi besorolással. Az oldalsó szellőzőnyílásokkal és rovarhálóval ellátott, szellőztetett változatok IP54 vagy IP55 védettséggel készülnek.

Oldalsó szellőzőnyílás és rovarháló: A hűtés elválasztása a rovaroktól

A képeken látható oldalfalon fehér rovarhálóval ellátott szellőzőnyílás található. Az alacsony szintű beszívás és a magas kipufogószint egy konvekciós útvonalat képez, amely az alkatrészek hőjét kivezeti a burkolatból. A háló a szellőzőnyílás mögött helyezkedik el, hogy blokkolja a repülő rovarokat, és megakadályozza a rovartestek felhalmozódását, ahol a törmelék áthidalhatja a terminálokat. Poros területeken érdemes a szellőzőnyíláson kívülre szerelt mosható porszűrőt beépíteni, a tisztítási ütemtervvel együtt.

Belső konzolok és alsó támasztékok: Vevői alkatrészek számára fenntartva

A képeken egy belső tartó a falon és egy sor hornyolt támasz látható lent. A belső tér a vevő által szállított alkatrészek számára van fenntartva: a megszakítókat, vezérlőket, kommunikációs modulokat vagy tápegységeket a vevő szereli fel, míg az Ouyue Electric a házat, a konzolokat és a rögzítőfuratokat látja el. A hornyolt tartó a szellőzőnyílás alatt helyezkedik el, és az alkatrészek súlyát hordozza anélkül, hogy elzárná a konvekciós utat.

Alapkivágás jelölése: A vízcsapda elkerülése

A képeken látható alaplapon kör alakú kivágási jelölés látható. A kábelek a szekrény alulról vezetnek be, elkerülve a vízcsapdát, amely akkor keletkezik, amikor a kábelek oldalról lépnek be. A fenntartott kivágás a helyszínnek megfelelően kilyukasztható vagy zárva hagyható, így csökkenthető a bevonat károsodása a helyszíni fúrásból. Ahol a helyszíni fúrást tervezik, a rajzon fel kell tüntetni a furat átmérőjét és mennyiségét, hogy az Ouyue Electric befejezhesse a munkát a kiszállítás előtt.

Ajtópántok: a gyenge pont az élettartamban

A képeken látható ajtó oldalsó zsanérokkal kapcsolódik a szekrényhez. A zsanérok, a zárak, a csavarok és a földelő csapok mind szabadon álló hardverek, és tengerparti, magas sótartalmú ködben vagy vegyi környezetben a kitett vasalat általában a burkolat teste előtt tönkremegy. Adja meg a 304 vagy 316 rozsdamentes acélt, hogy illeszkedjen a ház anyagához, és elkerülje a különböző fémek közötti galvanikus korróziót. Ahol az ajtónak könnyen kezelhetőnek kell maradnia, a műszaki megállapodásnak rögzítenie kell a zsanér típusát és a karbantartási időközt.

Felületi kikészítés és tételes konzisztencia

A fényképeken világosszürke bevonat látható, egyenletes fényességgel és színnel egy gyártási tételben. A bevonat tartóssága inkább az előkezelés minőségétől függ, mint a portól, és a nem teljes zsírtalanítás vagy vízkőmentesítés hat hónapon és két éven belül hólyagosodáshoz és hámláshoz vezet. A vásárlóknak kérniük kell a bevonat típusát és a filmvastagságot, és a színt RAL- vagy Pantone-hivatkozással meg kell erősíteniük, hogy elkerüljék a látható tételkülönbségeket az utánrendeléseknél.

Batch szállítás

A fotókon látható burkolatok egy rajzból sorozatban készültek, egységes méretekkel és kivágási pozíciókkal. Az Ouyue Electric egy 2000 négyzetméteres üzemet üzemeltet Liushi Townban (Wenzhou, Zhejiang), két összeszerelő sorral, több mint 10 éves fémburkolat-gyártási tapasztalattal és CE-tanúsítvánnyal.

A házak vasból, 304 rozsdamentes acélból és 316 rozsdamentes acélból készülnek. A tengerparti és magas sótartalmú köd projekteket jobban szolgálja a 316, míg a belterületi vagy általános kültéri telephelyeket a 304. A minimális rendelés 10 darab, rajz alapú testreszabással és kötegelt szállítással.

Gyakran Ismételt Kérdések

Bejuthatnak-e rovarok a rozsdamentes acél kültéri esőálló elosztódoboz szellőzőjén keresztül?

A szellőzőnyílás mögött rovarháló van felszerelve, amelynek hálómérete úgy van megválasztva, hogy blokkolja a gyakori repülő rovarokat, miközben átengedi a levegőt. Poros területeken érdemes a szellőzőnyíláson kívül mosható porszűrőt és rendszeres tisztítási ütemtervet beépíteni.

Milyen alkatrészeket szállíthat a belső tartó?

A belső konzol és az alsó hornyolt támasz rögzíti a vevő által biztosított megszakítókat, vezérlőket, kommunikációs modulokat vagy tápegységeket. Az Ouyue Electric szállítja a burkolatot, a konzolokat és a rögzítőfuratokat, a vevő pedig beszereli a belső alkatrészeket.

Nyitható-e az alapkábel-bevezetés a helynek megfelelően?

Igen. Az alaplapon van egy fenntartott kör alakú kivágás, lyukasztott vagy zárva hagyva a helynek megfelelően, átmérővel és mennyiséggel a rajz alapján.

Miért kapnak bevonatot egy rozsdamentes acél burkolat?

A választás a projekt környezetétől függ. A fényképeken látható burkolatok világosszürke bevonattal rendelkeznek a következetes színegyeztetés és a felületi nyomok egyszerűbb eltávolítása érdekében, míg a természetes rozsdamentes bevonat az általános kültéri helyszínekhez illik.

Mi a minimális rendelési mennyiség?

10 darab. A hossz, a szélesség, a magasság, a lapvastagság, az anyag, a kivágási pozíciók, a nyomtatás és a légtelenítés mennyisége mind rajz alapján történik.

Az elosztódobozok forgalmazói, a napelem- és energiatárolási vállalkozók és a távközlési bázisállomás-integrátorok szívesen fordulnak az Ouyue Electrichez a rozsdamentes acél kültéri esőálló elosztódobozok mintáiért és áráért. A rajz vagy a méretkövetelmény benyújtása után a műszaki csapat megerősíti az anyagot, a kivágásokat, a felületkezelést és a védelmi szintet. Érdeklődni a kérdőíven keresztül lehet.
