Rozsdamentes acél elosztódoboz esővédővel és rovarbiztos szellőztetéssel

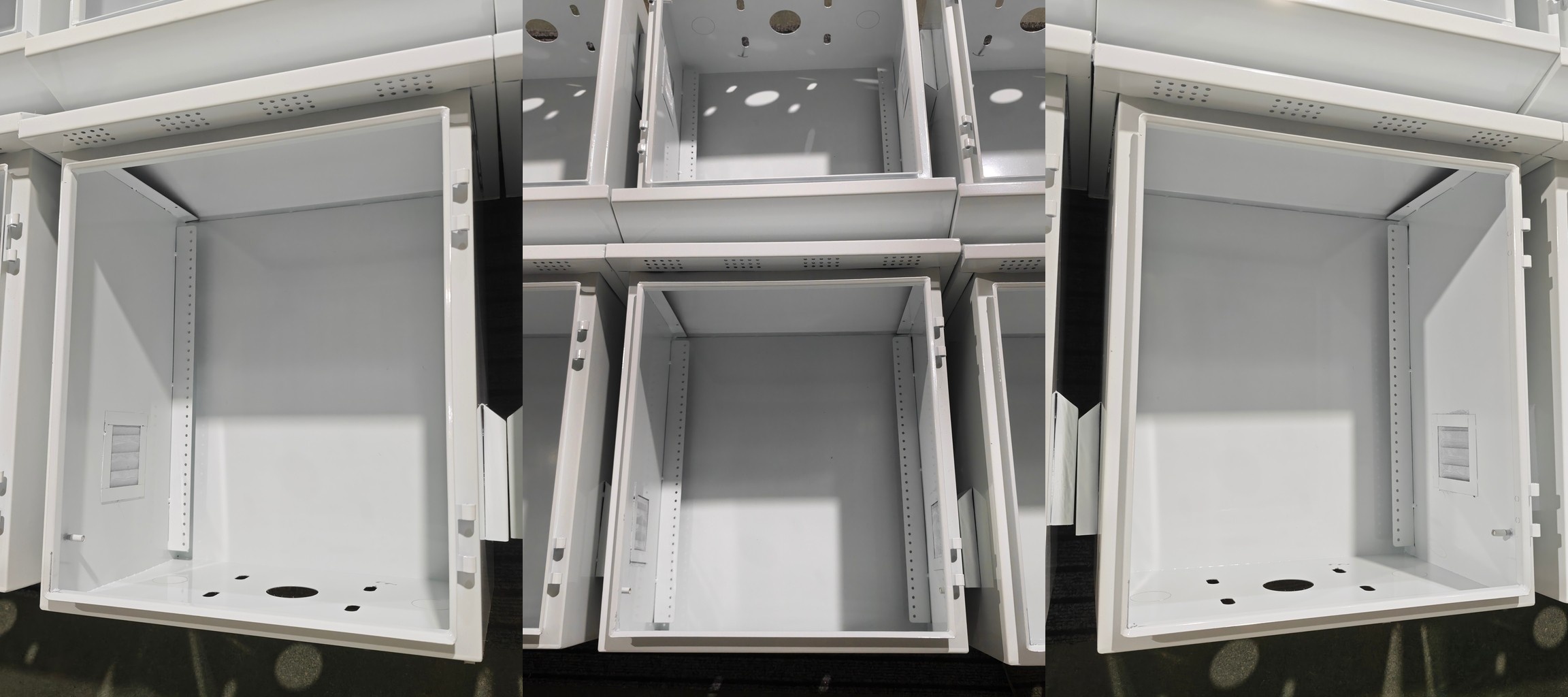

Az Ouyue Electric kiadott egy új kültéri rozsdamentes acél elosztódobozt a nedves és nagy csapadékos piacokra, ahol erős rovarnyomás uralkodik. A burkolaton esővédő burkolat található a felső panelen, szellőzőnyílások a bal és jobb oldali paneleken, mindegyik nyílás mögé egy rovarvédővel, a szekrény belsejében egy tartókonzol a vevő által szállított alkatrészekhez, valamint kábelbevezető nyílások az alsó panelen.

Három probléma halmozódik fel a kültéri elektromos szekrényekben a trópusi és tengerparti régiókban. A monszun eső az ajtóvarratokon keresztül halad, a rovarok bejutnak a hőlégfúvó nyílásokon, és fészkelődnek benne, az energiaellátó alkatrészek pedig folyamatosan hőt termelnek, és nincs menekülési út.

A teljesen zárt szekrény távol tartja az esőt, és bezárja a hőt. A nyitott szellőzőnyílásokkal rendelkező szekrény hőt bocsát ki, és beengedi a rovarokat és az esőt. Az új kültéri esőálló, rozsdamentes acél elosztódoboz választja el a három feladatot: az esővédő burkolat és az alsó kábelbevezető nyílások kezelik a vizet, a rovarvédő rovarok kezelik, a bal és jobb oldali szellőzők pedig konvektív utat hoznak létre a hő számára.

Miért van szükség a nedves piacokon szellőztetett, rozsdamentes acél elosztódobozra?

Délkelet-Ázsiában és Dél-Ázsiában a magas páratartalom egész évben kitart, a monszun szezon hosszan tart, és a rovarok tevékenysége a naptár legtöbb hónapját lefedi. A távközlési bázisállomások, napelemek és kültéri elosztódobozok nem védett helyen helyezkednek el, míg a kapcsolóüzemű tápegységek, a kommunikációs modulok és az inverterterhelések folyamatosan hőt termelnek.

A rozsdamentes acél elosztódoboznak két feladata van a nedves területeken: a szerkezeti korrózióállóság és a szekrényben lévő levegő hőkezelése. A páratartalom és a sópermet komoly követelményeket támasztanak a sima hidegen hengerelt acél bevonattartósságával szemben, mivel egyetlen bevonattörés hatására a korrózió a szakadási ponttól befelé terjed.

A 304-es és 316-os fokozatú rozsdamentes acél korrózióállóságát az anyagban helyezik el, nem pedig a bevonatban, ami csökkenti a bevonat integritásától való függést. A kültérre szerelt napelemes és energiatárolási projektek egyre inkább rozsdamentes acélt írnak elő a szekrénytesthez.

A tervezésen belül: Mit csinál az öt komponens

Az esővédő burkolat túlnyúlik az elülső és mindkét oldalsó panelen, és elkormányozza a függőleges esőt az ajtóvarrattól és a szellőzőnyílásoktól. A bal és a jobb oldali szellőzőnyílások konvektív pályát alkotnak alacsony szívó- és magas szintű elszívással.

A rovarháló minden szellőzőnyílás mögött helyezkedik el, úgy méretezve, hogy blokkolja a szokásos repülő rovarokat, miközben lehetővé teszi a levegő áthaladását. A belső tartó rögzíti a vevő által biztosított megszakítókat, vezérlőket vagy kommunikációs modulokat. Az alsó kábelbevezető nyílások lehetővé teszik a kábelek be- és kilépését alulról, így elkerülhető az oldalsó bemenet által létrehozott vízbefogó csatorna.

Poros telepítések esetén az Ouyue Electric azt javasolja, hogy minden egyes szellőzőnyíláson kívül helyezzen el egy eltávolítható porszűrőt, és állítson be egy tisztítási ütemtervet. A szellőztető szerkezet előnyben részesíti a hőelvonást, és nem illeszkedik a gyakori nagynyomású mosás helyére, a termékoldalon pedig kifejezetten szerepel a megfelelő és nem megfelelő környezet.

Választható anyag: hidegen hengerelt acél, 304 és 316

Az anyag határozza meg, mennyi ideig tart egy kültéri szekrény. Az alábbi táblázat három általános specifikációt hasonlít össze a korrózióállóság, a megfelelő környezet és a költségek tekintetében.

A kiválasztási teszt a sóexpozíció. A szárazföldi projektek és a védett kültéri helyek jól működnek a 304 rozsdamentes acéllal, míg a tengerparti telephelyek, a magas sótartalmú permetező zónák, a vegyi üzemek és a sótalanítási projektek 316 rozsdamentes acélt igényelnek.

A két minőség közötti árkülönbség nagy, ezért a rozsdamentes acél elosztódobozok rossz anyagválasztása vagy többletköltséget vagy korróziót okoz. A helyszíni feltételek beírása a lekérdezésbe megszünteti a találgatásokat.

Ahová a ház illik

Az új kültéri esőálló, rozsdamentes acél elosztódoboz először a hőelvezetésre épül, az eső- és rovarvédelem azonos súlyt kap. Négy alkalmazás felel meg a tervezésnek.

A napelem- és energiatároló kombinált elosztás az első helyen áll a négy között. A napelemes kombinálódobozok és az energiatároló átalakító berendezések a szabadban vannak felszerelve, a belső tápegységek folyamatosan működnek, és a hőelvezetés fontosabb, mint a teljes tömítés.

A párás piacokon a szekrénybe belépő rovarok áthidalhatják a kapcsokat és rövidzárlatot okozhatnak, ami a rovarszűrőt a legértékesebbé teszi a napelemes kombináló alkalmazásokban. Az Ouyue Electric ellenőrizheti a szellőzőnyílások számát és elhelyezését a projekt terhelése alapján.

A védelmi minősítés elolvasása

Az Ouyue Electric a kültéri esőálló, rozsdamentes acél elosztódobozt négy védelmi fokozattal látja el: IP54, IP55, IP56 és IP65. Az új szellőztetett kialakítás bal és jobb oldali szellőzőnyílásokat használ rovarszűrőkkel, a szellőztetett modell szabványos szállítási besorolása pedig IP54 vagy IP55.

Az IP56-ot vagy IP65-öt igénylő projektek a lekérdezés során megadhatják a telepítési környezetet és a hűtési módot, és az Ouyue Electric műszaki csapata megerősíti a megfelelő szerkezetet.

A vásárlók az IEC 60529 szerint olvashatják az IP-kódot: az első számjegy a port, a második számjegy pedig a vizet takarja. A szellőztetett szekrény valódi védelmét az esővédő méretei, a szellőző geometriája, a rovarszűrő háló és a tömítés együttesen adja, így a szerkezet többet számít, mint a címke.

A projekt átvételekor ellenőrizze, hogy a rovarháló eltávolítható-e tisztításhoz, egyenletes-e az ajtórés, és a tömítés teljesen habos-e.

Testreszabás és szállítás

Az Ouyue Electric egy 2000 négyzetméteres üzemet üzemeltet Liushiban, Zhejiangban, két összeszerelő sorral, több mint 10 éves fémburkolat-gyártási tapasztalattal és CE-tanúsítvánnyal. Az új kültéri esőálló rozsdamentes acél elosztódoboz rajz alapú testreszabást fogad el.

A hosszúság, a szélesség, a magasság és a lapvastagság mind beállítható, míg a kivágási pozíciók, a szitanyomások, az esővédő méretei és a szellőzőnyílások száma követi a projekt specifikációit.

A minimális rendelési mennyiség 10 db, amely megfelel a forgalmazói raktárkészletnek és a kisebb projektpróbáknak is. A test anyaga hidegen hengerelt acél, 304 rozsdamentes acél és 316 rozsdamentes acél közül választható, a kivehető porszűrő opcióként kapható.

Gyakran Ismételt Kérdések

Bejut az eső az új rozsdamentes acél elosztódoboz szellőzőnyílásaiba?

Az eső nem jön be közvetlenül. Az esővédő elvezeti a függőleges csapadékot a szekrény felületétől, a szellőzőnyílások pedig a bal és jobb oldali paneleken helyezkednek el egy rovarháló és egy vízterelő mögött. Eső vagy erős oldalszél esetén a projekt megerősítése során küldje el a szerelési irányt az Ouyue Electricnek.

Csökkenti a hűtést a rovarszűrő?

A légáramlás büntetés a háló nyílásától és a nyitott területtől függ. Az Ouyue Electric úgy választja ki a hálóméretet, hogy megakadályozza a gyakori repülő rovarokat, miközben megfelelő hűtőlevegő-áramlást biztosít. Poros területeken helyezzen el egy eltávolítható porszűrőt minden szellőzőnyíláson kívül, és meghatározott időközönként tisztítsa meg.

Milyen alkatrészeket szállíthat a belső tartó?

A tartó rögzíti a vevő által biztosított megszakítókat, vezérlőket, kommunikációs modulokat vagy tápegységeket. Az Ouyue Electric csak a szekrényt és a konzolt szállítja, a belső alkatrészek pedig a vevő saját hatáskörében maradnak. A rögzítési furatok és a DIN-sín pozíciók rajzra foglalhatók.

Mi a minimális rendelési mennyiség?

A minimális rendelési mennyiség 10 db. A hosszúság, a szélesség, a magasság, a lemezvastagság, az anyag, a kivágások, az esővédő burkolat és a szellőzőnyílások száma mind testre szabható, és a porszűrő opcióként szállítható.

Rendelhető 316-os rozsdamentes acél a házhoz?

Igen. A tengerparti helyek, a magas sótartalmú permetező zónák és a vegyi üzemek megfelelnek a 316-os rozsdamentes acélnak, míg a szárazföldi területek és az általános kültéri helyek jól működnek a 304-es rozsdamentes acéllal. Mindkét fokozat ugyanazzal a szellőző rovarálló szerkezettel párosul.

Hogyan történik a védelmi minősítés megerősítése?

Az Ouyue Electric négy védelmi fokozatot biztosít: IP54, IP55, IP56 és IP65. A szellőztetett modell alapfelszereltsége IP54 vagy IP55. Érdeklődés során adja meg a telepítési környezetet és a hűtési igényt, és a műszaki csapat javasolni fog egy fokozatot.

A rozsdamentes acél elosztódobozra szerelhető ventilátor?

Yes. A szellőzőnyílások száma és elhelyezése követi a projekt követelményeit, és az aktív hűtési projektek lefoglalhatnak egy ventilátor szerelési pozíciót és egy tápkábel útvonalat. A végleges kivágott elrendezés a rajzon megerősítve.

Hogyan kérhet árajánlatot

A napenergia- és energiatárolási vállalkozók, a távközlési bázisállomás-integrátorok, valamint a vízkezelő és sótalanító mérnöki cégek fordulhatnak az Ouyue Electric-hez az új kültéri, esőálló rozsdamentes acél elosztódoboz árával és mintáival kapcsolatban.

A rajz vagy a méretlista megérkezése után a műszaki csapat jóváhagyja az anyagot, a kivágásokat, az esővédőt és a szellőző elrendezését. Küldje el a követelményeket a kérdőíven keresztül, vagy böngésszen arozsdamentes acél elosztódoboz kategória oldala .
