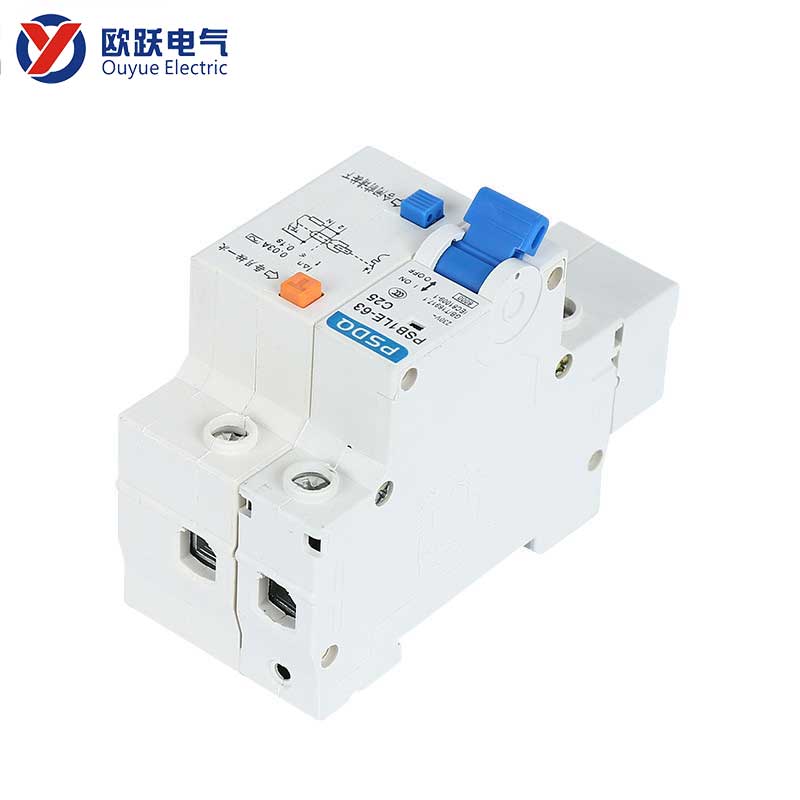

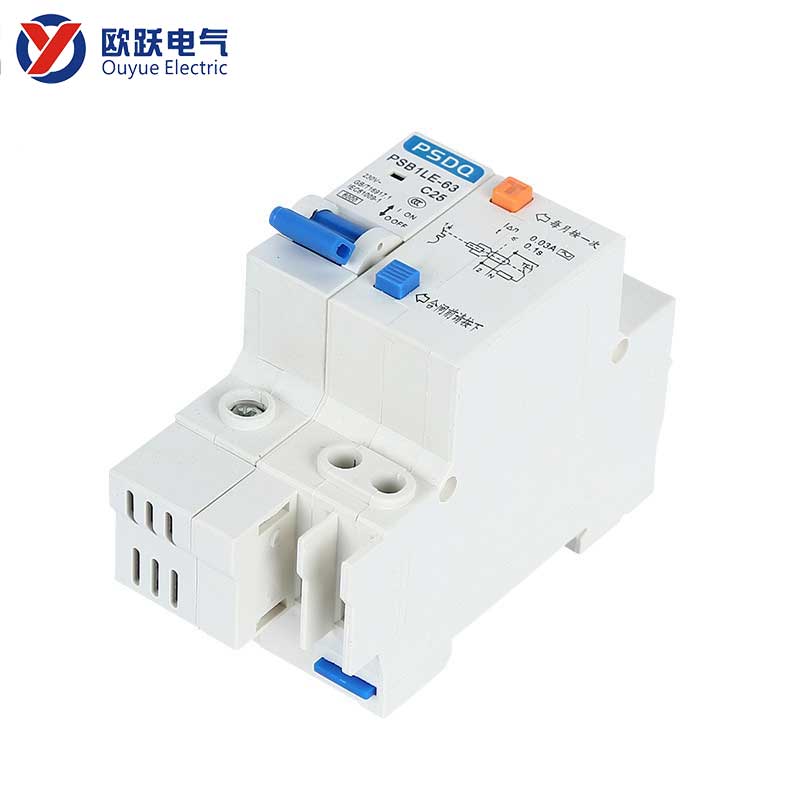

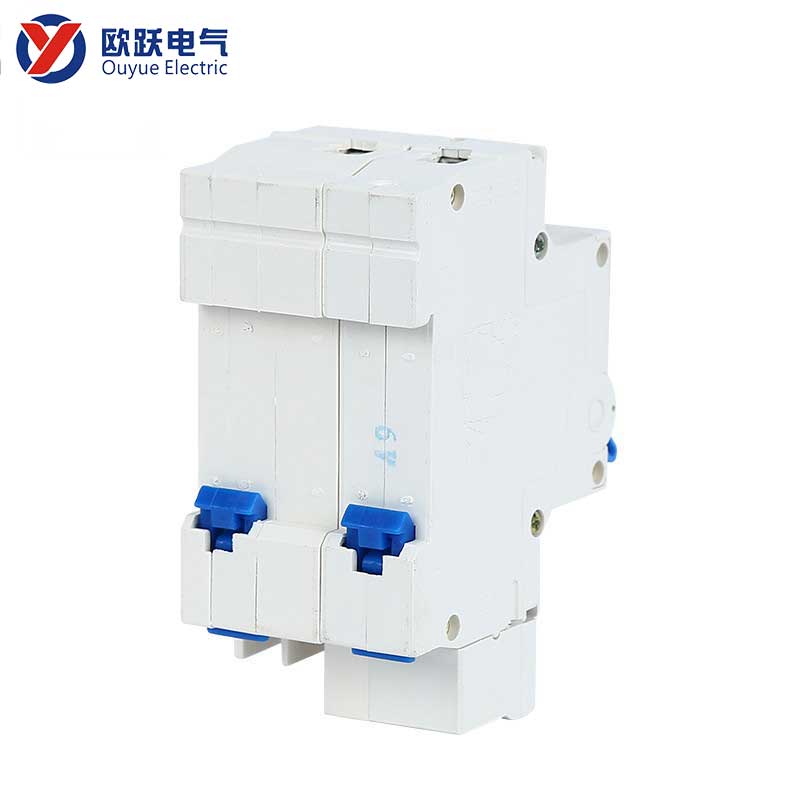

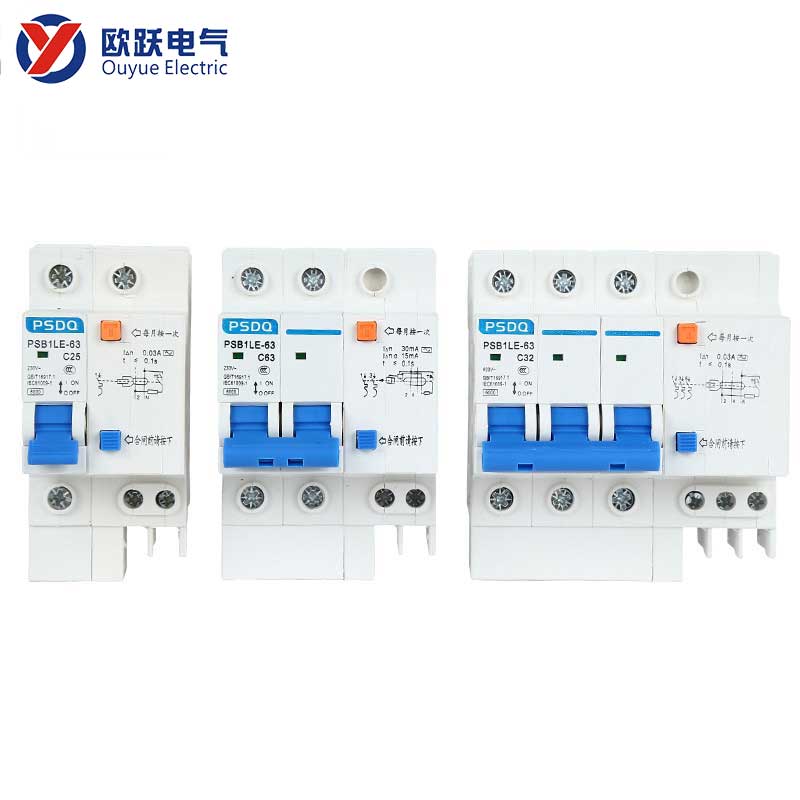

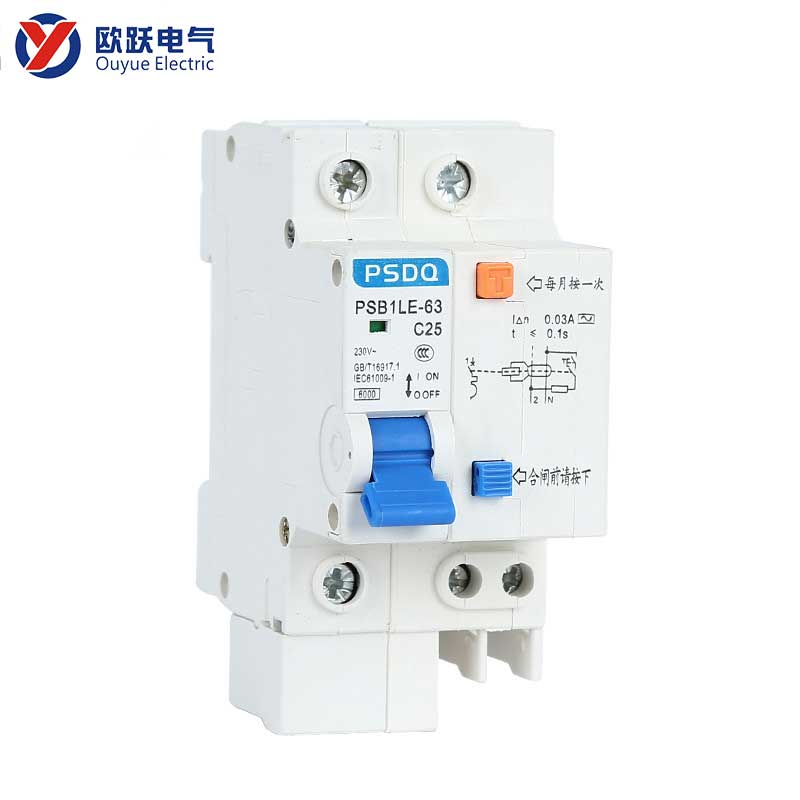

Kis szivárgás megszakító 63A 1P+N

Termék bemutatása

• A modern lakossági, kereskedelmi és egyéb környezetekben a nagy teljesítményű egyfázisú villamos energia iránti növekvő kereslet fényében a hagyományos áramkör-védelmi rendszerek gyakran két modul hely elfoglalását teszik szükségessé (1P megszakító + szivárgási tartozék vagy 2P szivárgási megszakító), ami könnyen elrendezési nehézségeket okozhat az elosztódobozban.
• A 63A 1P+N kis szivárgásvédő megszakító innovatív módon integrálja a túlterhelés, rövidzárlat és nagy érzékenységű szivárgásvédelmi funkciókat egyetlen szabványos modul (18 mm) szélességében, és egyidejűleg képes megszakítani a fázisvezetéket (L) és a nullavezetéket (N). Teljes biztonsági védelmet nyújthat az egyfázisú nagyáramú áramkörök számára.

Termékleírás

Paraméter elem	Specifikáció leírása
Termékmodell	Kis szivárgás megszakító 63A 1P+N
Poláris szám	1P+N
Névleges áram	63A
Névleges szivárgási üzemi áram	30mA
Névleges feszültség	230V AC 50/60Hz
Kioldó funkció	C típusú
Telepítési mód	Szabványos 35 mm-es DIN-sínre szerelhető
Bizonyítvány	CE

Kérdések és válaszok

K:Mi a különbség az 1P+N és a 2P szivárgásvédő megszakítók között?

V:Teljesen egyenértékű a túlterhelés-, rövidzár- és szivárgásvédelmi funkciókban az áramkör magjában. A fő különbség a fizikai felépítésben rejlik: az 1P+N egymódusú kompakt kialakítást alkalmaz, míg a 2P kettős üzemmódú. Mindkettő egyidejűleg leválaszthatja az L és az N vonalat.

K:Hogyan védett a semleges vonal (N) ebben a modellben?

V:Az ilyen típusú 63A 1P+N kis szivárgásvédő megszakító N-pólusa csak a fázisvezetékkel szinkronban kapcsol be és ki, és leválasztó funkciót biztosít. Azonban általában nincs független túlterhelés-védelmi mágneses kioldása (azaz az N-pólusú túlterhelés önmagában nem okoz kioldást). Jellemzője a teljes szivárgás elleni védelem és a biztonságos bipoláris leválasztás.
