Az Ouyue Electric egy kétrétegű, elkülönített fém elosztódoboz héjat dobott piacra: külön erős és gyenge áramú zónákkal és előre telepített csapokkal lerövidíti a komplett készletek összeszerelési idejét

I. Valódi sorozatgyártás: A szabványos szekrények sorakoznak, és lekerülnek a gyártósorról, intuitív módon bemutatva a kötegszállítási képességet

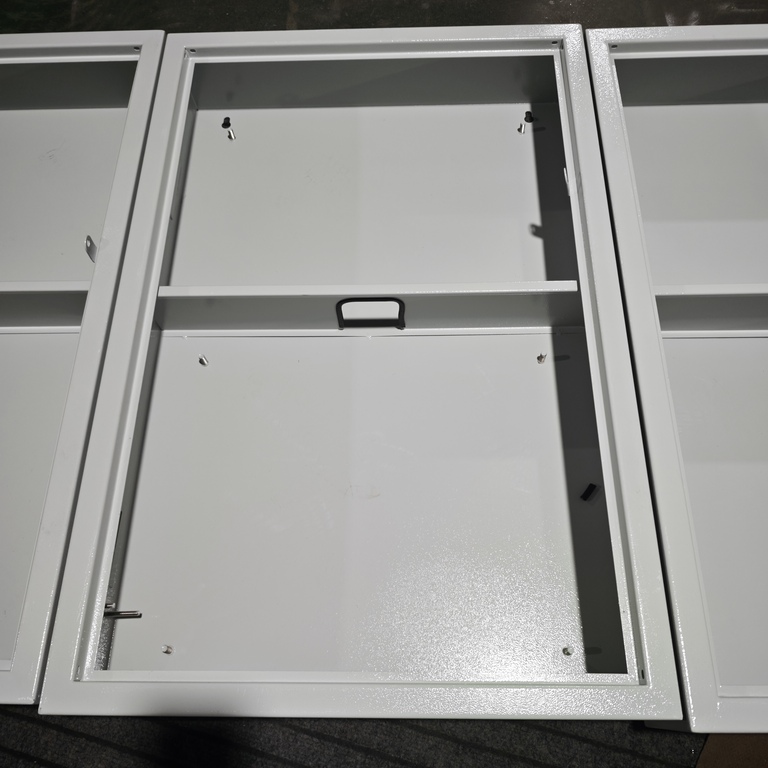

Az első valódi fotó a műhely szerelőterében egymás mellett elhelyezett, kétrétegű, leválasztott fém elosztódobozhéjak sorát örökítette meg. A szekrénytest még nem szerelte fel az ajtólapot, de maga a dobozház fémlemezezési folyamatának részletei teljesen láthatóak - a keret élei és sarkai szabályosak, a hajlítási élvonalak szépek, a hegesztések simák, sorja nélkül.

A szekrény fő teste kiváló minőségű hidegen hengerelt acéllemezből készül, amely lézervágással és CNC hajlítással van kialakítva egy darabban. A dobozkeret vastagított és megerősített, erős teherbíró és ütésálló képességgel rendelkezik. A felület foszfátozáson esett át a rozsda eltávolítása és a magas hőmérsékletű elektrosztatikus epoxi porbevonat miatt. A bevonat matt elefántcsontfehér, egyenletes és sima festékfelülettel.

 Rozsdamentes, korrózióálló, karcálló, és nem hajlamos a sárgulásra, így alkalmas a hosszú távú használatra száraz beltéri környezetben. A fehér porszórt megjelenés egyszerű és modern, és jól illeszkedik a gyárak, épületelosztó helyiségek, laboratóriumok stb. belső dekorációs környezetéhez.

Folyamat link	Feldolgozási módszer	Funkció
Alapanyag	Kiváló minőségű hidegen hengerelt acéllemez, CNC hajlítással egy darabban	Nagy szilárdságú, nem hajlamos a deformációra, és a keret vastagabb és megerősített
Hegesztés	Precíziós ponthegesztés, a hegesztési varrat simára köszörülve	A tömítő alap jó, nincs sorja vagy éles széle
Előkezelés	Foszfátozás a rozsda eltávolításához	Javítja a porbevonatok tapadását és biztosítson rozsdamentes alapréteget
Bevonat	Magas hőmérsékletű elektrosztatikus epoxi porbevonat, matt elefántcsontfehér	Rozsdamentes, korróziógátló, karcálló és nem hajlamos a sárgulásra

II. Belső felépítés részletes magyarázata: Integrált válaszfal válaszfal + előre telepített csapok, leegyszerűsítve a komplett összeszerelést a fémlemez szintről

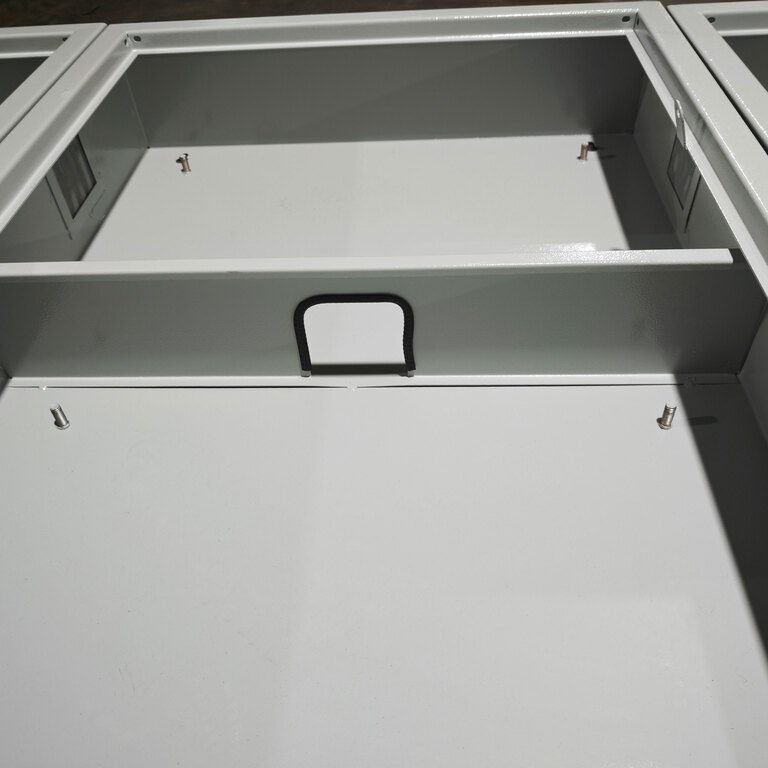

A második valódi fotó a szekrény belső szerkezetét nyitja meg, világosan bemutatva a termék alapvető kialakítását - a kétrétegű válaszfalat és az előre telepített csaprendszert.

Integrált fém válaszfal: Az erős és gyenge elektromosság el van választva, a vezetékek rendben vannak

A doboz belsejében vízszintesen egy integrált fém válaszfal van elhelyezve, amely a belső üreget két független beépítési rekeszre osztja felül és alul. A válaszfalat hegesztik és a dobozkerethez rögzítik, nagy szilárdsággal, hajlítási ellenállással és nehezebb elektromos alkatrészek megtámasztásával. Ennek a szerkezetnek az alapvető értéke az erős és gyenge elektromosság szétválasztásában vagy az alkatrészek hierarchikus elrendezésében rejlik:

Felső rekesz:Használható vezérlő- és jelzőelemek, például műszerek, jelzőlámpák, PLC-modulok, sorkapcsok stb.

Alsó rekesz:A fő áramköri tápelemek, például megszakítók, mágneskapcsolók, hőrelék és rézsínek elrendezésére szolgál.

A felső és az alsó rekesz fizikailag le van szigetelve, hogy a fő áramkörben lévő nagy áram által keltett elektromágneses interferencia ne befolyásolja a vezérlőáramkör jelpontosságát. Ugyanakkor a vonalak kereszt-interferenciája jelentősen csökken, és a megkülönböztető vonalak egy pillantásra tiszták a karbantartás során.

Vezeték átvezetése: A felső és az alsó rekesz össze van kötve, és nincs oldaltekercselés

A válaszfal közepén egy hosszú szalag alakú huzaljárat nyílik. A felső és alsó rekesz közötti vezetékek közvetlenül csatlakoztathatók ezen az átjárón keresztül anélkül, hogy a doboz oldalát meg kellene körbejárni a vezetékezéshez. Ez a részletes kialakítás a legrövidebb és legszabályosabb vezetékezési útvonalat teszi lehetővé. A kábeltálcák közvetlenül a kábelkereszteződésekhez illeszthetők a fektetéshez, ezzel egyidejűleg javítva az összeszerelés hatékonyságát és az esztétikai megjelenést.

Előre telepített rozsdamentes acél fix csapok a négy sarkon: nincs szükség helyszíni fúrásra és menetfúrásra

A rozsdamentes acél rögzített csavarcsapok mind a felső, mind az alsó szekrényrész négy sarkában előhegesztettek, ez a kulcsfontosságú tervezési jellemző, amely jelentősen csökkenti a teljes összeszerelési időt. A hagyományos szekrényes telepítéseknél az elektromos alkatrészek felszerelése helyszíni mérést, pozicionálást, fúrást és menetfúrást igényel – ezek a folyamatok nemcsak időigényesek, hanem a rosszul beállított lyukak kockázatát is hordozzák, ami bizonytalan telepítést eredményez. Az előre telepített csapokkal ez a folyamat a lemezgyártási szakaszba kerül. A szekrény átvételekor az összeszerelők közvetlenül rögzíthetik a műszereket, a megszakítósíneket, a rögzítő hátlapokat, a sorkapcsokat és az egyéb alkatrészeket az előfúrt csapokon lévő csavarok segítségével, így nincs szükség helyszíni megmunkálásra.

Példaként egy 10 áramkörrel rendelkező elosztódobozt veszünk, az előre telepített csavaros kialakítás körülbelül 30-40 perc összeszerelési időt takaríthat meg. A nagyszabású mérnöki megrendeléseknél jelentős a halmozott munka- és időköltség-megtakarítás.

III. Ajtótest és beépítés: Komplett készlet, különféle alkalmazási helyzetekhez

A doboz bal oldala az ajtópántok beépítésére van fenntartva, és egy azonos specifikációjú fehér dobozajtóhoz illeszthető. A képen látható, hogy az azonos tételhez tartozó ajtólapok oldalt vannak elhelyezve, összeszerelésre várva. Az ajtótest az ügyfél igényei szerint zárakkal és megfigyelő ablakokkal is felszerelhető. Zárás után porálló védelmet érhet el, és megakadályozza a nem szakemberek hibáit.

A beépítési mód a falra szerelt kivitelt alkalmazza. A doboz hátoldalán akasztónyílások találhatók, amelyek további konzolok nélkül közvetlenül a falra rögzíthetők. A földi telepítést igénylő forgatókönyvek esetén opcionálisan alapkonzol is felszerelhető.

IV. Tipikus alkalmazási forgatókönyvek

A kétrétegű, elválasztott fém elosztódoboz héj szabványos fémlemez szerkezete és a rugalmas, előre telepített csaprendszer alkalmassá teszi számos beltéri áramelosztási és szabályozási forgatókönyvre

Épületi áramelosztás: Padlóelosztó dobozok, világításvezérlő dobozok, főkapcsolók és leágazó kapcsolók a felső és az alsó rekeszben vannak elrendezve.

Ipari vezérlés:PLC vezérlőszekrény, elektromos vezérlődoboz a berendezések illesztéséhez. A vezérlők és a terminálok a felső rekeszbe, a meghajtó alkatrészek pedig az alsó rekeszbe kerültek.

Laboratórium és tiszta műhely:A fehér porszórt megjelenés összhangban van a beltéri környezettel, megfelel a tiszta forgatókönyvek porálló és esztétikai követelményeinek.

Batch mérnöki beszerzés:A szabványos szerkezet támogatja a nagyüzemi gyártást és a gyors szállítást, alkalmas nagyszabású építési projektek központosított összehangolására.

V. A fémlemeztől a komplett készletekig: Egyszerűsítse az összeszerelési folyamatot szabványosított héjakkal

Az Ouyue Electric elkötelezett amellett, hogy ügyfelei számára hatékonyabb és szabványosabb elektromos házmegoldásokat kínáljonlemezgyártási szint. A kétrekeszes fémházak integrált válaszfalakkal, előre telepített rögzítőcsapokkal és szabványos kerettel rendelkeznek, így a panelépítőknek és a mérnöki vállalkozóknak olyan burkolattermékeket kínálnak, amelyek egyesítik a szerkezeti szilárdságot a könnyű összeszereléssel.

A termékrajzok megerősítése után a késztermék elkészítése mindössze 7 napig tart.Függetlenül attól, hogy szabványos specifikációkra vagy egyedi tervekre van szüksége a rajzok alapján,kérjük, küldje el nekünk műszaki igényeit,és azonnal megoldási javaslatokat és mintagyártási ütemezést adunk.
