Valódi tömeggyártású fényképek az Ouyue Electric kültéri esőálló elosztódobozáról: A teljes folyamatot lefedő kijelző a fémlemez héjától a gép teljes összeszereléséig

I. Lemezhéj: hidegen hengerelt acéllemez műanyag bevonattal, amely hőelvezetést és esővédelmet is biztosít

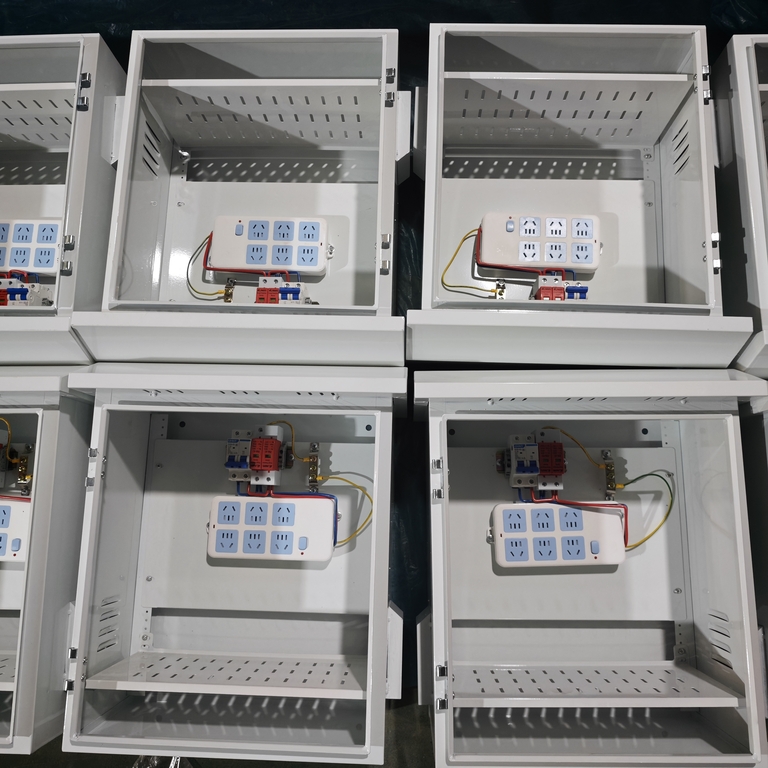

Az első igazi fotón több tucat fehér doboz van egymás mellett elhelyezve a műhely szerelőterében. A dobozajtók még nincsenek felszerelve, és maguknak a kagylóknak a kivitelezési részletei jól láthatóak. A doboztest hidegen hengerelt acéllemezből készül, lézervágással és CNC hajlítással egy darabban. A felületet foszfátozással kezelik a rozsda eltávolítására és elektrosztatikus porbevonattal. A fehér matt bevonat egyenletes és finom, rozsda-, korrózió- és karcálló, hosszú távú kültéri használatra alkalmas.

A doboztestet három kulcspozícióban hőelvezető zsalukkal tervezték: oldalt és felül is vannak zsalugáterek. A zsaluk ferde lefelé préselt szerkezettel rendelkeznek, amely nemcsak az akadálytalan légáramlást biztosítja, hanem megakadályozza, hogy az esővíz közvetlenül befolyjon a nyílásokon. Az üzem közben a dobozban lévő berendezések által termelt hő az alulról beszívott levegő, valamint a felülről és oldalról távozó levegő természetes konvekciós útján történik, szabályozva a belső hőmérséklet-emelkedést és meghosszabbítva az alkatrészek élettartamát.

A dobozajtó egy rozsdamentes acél zsanéron keresztül kapcsolódik a dobozházhoz, amely simán nyílik és záródik, és nem hajlamos a rozsdára. Az ajtótest széle vízálló tömítőgumi lécek beépítési hornyával van lefoglalva, amely az EPDM zártcellás hab tömítőlécekkel kombinálva eső- és porvédő tömítést ér el az ajtórésnél. Az ajtózár kültérre specifikus forgónyelves zárat alkalmaz, amely reteszeléssel kezelhető, hogy megakadályozza az illetéktelen személyek véletlen műveleteit. A doboz hátulja akasztófuratokkal van lefoglalva, így a falra szerelhető.

Szerkezeti jellemzők	Megvalósítási módszer	Funkció
Aljzat és bevonat	Hidegen hengerelt acéllemez + foszfátozás + elektrosztatikus porbevonat	Rozsda- és korróziógátló
Hőelvezető zsalu	Az oldalsó és a felül lefelé hajló zsaluk sajtolás útján vannak kialakítva	Konvektív hőelvezetés, esőálló visszafolyás
Ajtótest tömítés	EPDM vízálló tömítőgumi szalag + rozsdamentes acél zsanér + forgónyelves zár	Eső- és porálló, valamint a kezeléshez zárható
Telepítési mód	A hátoldalon rögzítőnyílás van fenntartva	Falra szerelhető szabad beépítés

II. Az elosztódoboz belső konfigurációjának részletes magyarázata

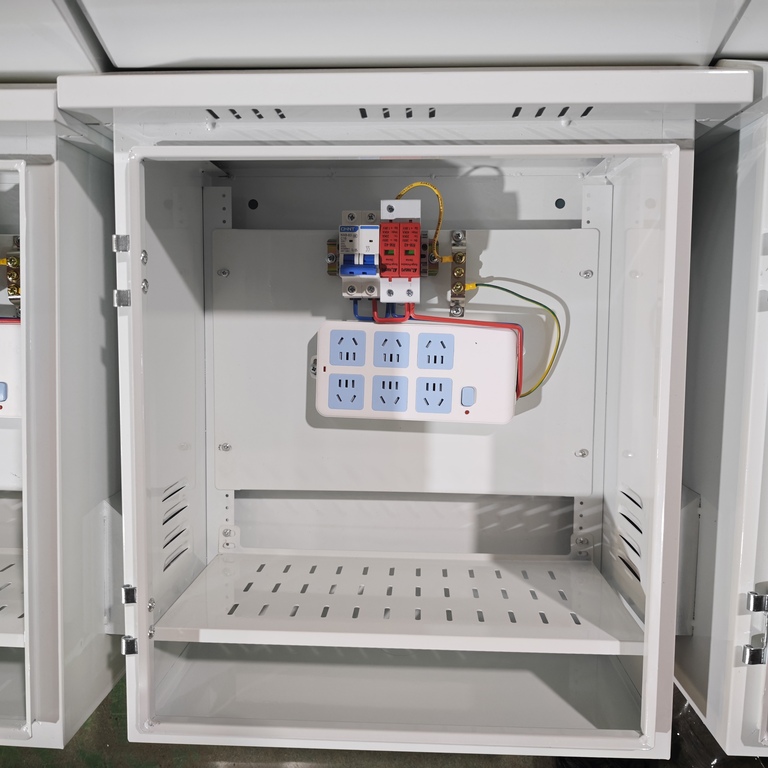

A második valós fotón egy kültéri esőálló elosztódoboz belső részletei láthatók, amely elektromos összeszerelést befejezett. A dobozban lévő alkatrészek szépen elrendezve egy elektromos láncban vannak fentről lefelé. A hátlapon fenntartott nagyszámú beépítési lyuk lehetővé teszi az egyes alkatrészek közvetlen csavarokkal történő rögzítését, így a szétszerelés, összeszerelés és vezetékezés kényelmes és hatékony.

III. Kültéri esőálló elosztódobozok alkalmazási forgatókönyvei

Akültéri esőálló elosztó dobozintegrálja az áramelosztást, a villámvédelmet és a berendezések tápellátását, és széles körben használják a következő forgatókönyvekben:

Kültéri biztonsági felügyelet:Gondoskodjon integrált tápellátásról és védelemről a felügyeleti oszlopokon lévő kameráknak, kiegészítő lámpáknak és hálózati berendezéseknek.

Intelligens közlekedés:Tápellátás a kereszteződésekben lévő közlekedési jelzőlámpák vezérlőszekrényeihez és az elektronikus rendőrségi berendezések dobozaihoz.

Kommunikációs bázisállomások:Tápellátás és villámvédelem mikrobázisállomások és átjátszó állomások kültéri berendezéseihez;

Intelligens építkezés:Központi tápegység doboz olyan berendezésekhez, mint az építkezési bejárati és kijárati forgókapuk, porfigyelés és videó megfigyelés.

IV. Egy kültéri esőálló elosztódoboz teljes gyártási folyamata a fémlemeztől az elektromos szerelésig

Két valódi fotó rögzíti a kültéri esőálló elosztódobozok gyártási folyamatának két kulcsfontosságú csomópontját - a lemezhéjak nagyüzemi tömeggyártását és a teljes gép elektromos összeszerelését. A teljes folyamatot az Ouyue Electric saját gyárában fejezik be, a lemezanyag vágásától, hajlításától és hegesztésétől a porfestésig és festésig, majd az alkatrészek beszereléséig és gyári teszteléséig. A szállítási idő szabályozható, a minőség pedig nyomon követhető.

A késztermék elkészítése mindössze 7 napot vesz igénybe a termékrajzok megerősítése után. Akár szabványos konfigurációra, akár testreszabott elektromos megoldásra van szüksége a projekt követelményei alapján, szívesen elküldi műszaki igényeit. A lehető leghamarabb megoldási javaslatokat és mintaütemezést adunk.
