Rozsdamentes acél kültéri esőálló elosztódoboz

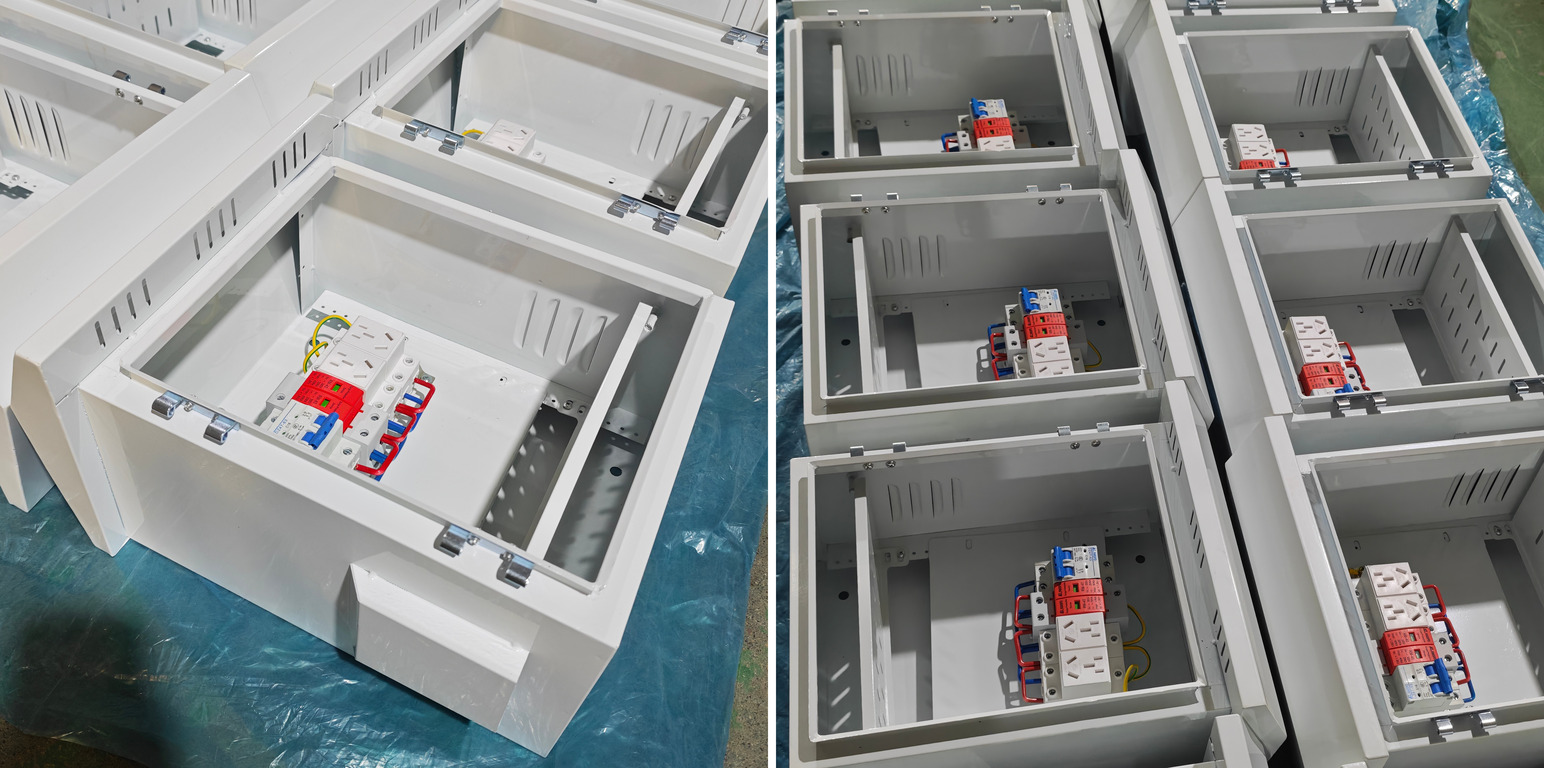

Hat doboz található egymás mellett a szerelőpadon, az ajtók pedig le vannak zárva, és egy rozsdamentes acél kültéri esőálló elosztó doboz belseje szabadon látható. A sínen lévő alkatrészek, a falak mentén hajtogatott vezetékek és a külön üreget lezáró elválasztó panel három munkazónát mutat az összeszerelési szakaszban. Az alábbi megjegyzések sorrendben követik a fényképeket.

Egy sín viszi a fő áramkört

Egy szabványos DIN-sín magasan a hátlapon van rögzítve. A kék fogantyús miniatűr megszakító a bal oldalon, a piros testű túlfeszültség-védőberendezés közvetlenül a megszakítótól jobbra, a csatlakozómodulok pedig a sín végén zárják a futást.

Három alkatrésztípus osztozik egy sínen, így a házhoz nincs szükség külön kivágásokra minden egyes eszközhöz, és az összeszerelés a rajzot követi balról jobbra. Egy rövid sínhossz szabadon marad a végén, így később még egy körnek marad hely a meglévő eszközök lecsupaszítása nélkül.

A megszakító és a túlfeszültség-védő berendezés között rés marad nyitva. A túlfeszültség-védő berendezés rövid időre megemeli a ház hőmérsékletét, miközben megtisztítja a villámáramot, és a két oldalon lévő hely korlátozza a szomszédos megszakító hőterhelését. Ugyanez a rés a nyomatékkulcsot egyenesen közelíti a kapocscsavarhoz, így a meghúzás nem károsítja a következő eszközt.

Egy elválasztó tartja egymástól a bejövő kábeleket

Egy függőleges elválasztó panel külön üreget zár le a rozsdamentes acél kültéri esőálló elosztódoboz egyik oldalán. A bejövő kábelek az alapon keresztül jutnak be, beszorulnak az üregbe, majd felosztják az alkatrészek zónájába.

Az elválasztó elválasztja a csatlakozókat a feszültség alatt álló eszközöktől, így a kezek egy rekeszben dolgoznak szervizelés közben, és csökken a szomszédos áramkör megérintésének esélye. A panel magassága megegyezik az oldalfallal, az ajtótömítés felülete tiszta marad, és a panel egyetlen része sem hatol be az ajtó mögötti térbe.

Egyik fényképen sem látható, hogy ajtó van felszerelve, és a zsanértartók már az alsó első sínhez vannak csavarozva. Először az alkatrészeket és a vezetékeket rögzítik, és az ajtó egy későbbi állomáson megy tovább.

Piros, kék és sárga-zöld vezetékek

Piros vezeték hagyja el a megszakító tetejét a feszültség alatti úton, a kék vezeték a fal mentén felhajlik a nullakapcsokhoz, és a sárga-zöld vezeték egyedül fut a földelési kapocshoz anélkül, hogy párhuzamosan feküdne a feszültség alatt vagy a nullával. Három szín külön marad a burkolaton belül, így egy szervizmérnök a színből olvassa le az áramkört, ahelyett, hogy minden magot tesztelne.

Az egyes sarkoknál lévő kanyarok inkább egy sugarat tartanak meg, mint egy gyűrődést. Egy sugár tartja a szigetelést a hajtogatott lemez szélétől, és az évek során bekövetkező vibráció kevésbé valószínű, hogy megnyomja a burkolatot.

Esőtető és alsó zsanérok

A zsanérok az alsó első sínre ülnek, így az ajtó lefelé lendül. Esőben egy nyitott ajtó arccal lefelé lóg, a víz lefolyik a külső panelről, és semmi sem csúszik vissza az ajtórés mentén a burkolatba. A felső zsanéros ajtó fordítva működik: a panel felemelkedik és felfelé tartó csatornát képez, amely a tömítésen tartja a vizet.

A tetején egy motorháztető nyúlik előre az ajtó síkja mellett. Az eső a motorháztető széléről csöpög a tömítés vonalától távolabb eső ponton, így az ajtórés eleje nem vesz el közvetlen esőt. A burkolatmagasságú motorháztető-kivetítő mérlegek és a magasabb rozsdamentes acél kültéri esőálló elosztódobozok mélyebbre szorulnak, vagy az eső még mindig eléri a tömítést.

A falban kialakított zsaluk

Az oldalfalon lévő zsalugáterek egyenesen a lapba vannak kialakítva, a lapátok befelé fordulnak, a nyílások pedig lefelé néznek. A kialakított zsalunak nincs szüksége külön szellőzőfedélre, nem ad szegecsnyílásokat a falon, és eltávolít egy csatlakozást a házból. A víz behatolása kültéri dobozon ritkán kezdődik lapos panelen; varratok és csavarlyukak a szokásos út.

Kívülről a befelé forduló pengék keskeny, lefelé hajló résekként jelennek meg. Az eső lefolyik minden lapáton, és a szél által hajtott eső nem talál egyenes utat a dobozba. A rozsdamentes acél kültéri esőálló elosztódobozon a zsaluzótér követi a beépített készülékek hőterhelését, tartalék kapacitással egy teljesen megterhelt megszakító és túlfeszültségvédő berendezés számára.

Három pont, amelyről ismert, hogy meghiúsul az összeszereléskor

Sorkapocs nyomatéka.A megszakító és a túlfeszültség-védő készülék kapcsait a készülék használati utasításában feltüntetett ábra szerint kell meghúzni. Az alacsony nyomaték növeli az érintkezési ellenállást, és a kapocs terhelés alatt felforrósodik. A nagy nyomaték összetöri a szálakat, a törött szál pedig a szigetelés alá bújik.

Vezetékmentes a tömítéstől.Az ajtókeret homlokfelületén keresztező huzal tartja le a tömítést a fémről, és a tömítés vezetékénél meghibásodik a védelmi fokozat. A vezetékek beállított távolságot tartanak a kereten belül, és semmi sem támaszkodik a tömítőfelületre.

A keret síksága és a tömítés összenyomása.A laposból hegesztett keret tehermentesíti a tömítés egy részét, a permetezési teszt pedig vizet mutat az ajtórésnél. A laposságot hegesztéskor szabályozzák; Az összeszerelés csak a tömítés összenyomásával kompenzálható, és a kompenzációnak van határa.

Hat rész és mindegyik funkciója

Anyagok és szállítás

A Zhejiang Ouyue Electric Co., Ltd. székhelye Liushi Town, Wenzhou, Zhejiang. A rozsdamentes acél kültéri esőálló elosztódoboz lágyacélból, 304 rozsdamentes acélból vagy 316 rozsdamentes acélból készül, IP54, IP55, IP56 és IP65 védelmi besorolással.

A CE minősítés megvan, a rajzok megrendelésre készülnek, a minimális rendelési mennyiség 10 db. A belső készülékek a vevő rajzát követik, a megszakító márkával, a túlfeszültség-védelmi készülék besorolásával és a rendeléskor visszaigazolt aljzatszabvánnyal.Árajánlatért küldje el a rajzot.
